Concha de Santiago (Superficie Base)

[el_juanri]

El objetivo de este ejercicio es crear una pieza, con una superficie formada por una semiesfera y unas secciones, definidas:
Diseñar la superficie “base” para la Concha de Santiago.


• Nos dan el borde, acotado en el plano XY, por los radios 75mm y de 37mm, con centros a una cota de 22mm.
• Por la parte plana inferior, está definido por el radio de 100mm que es tangente al contorno de la esfera de radio 10mm.
• Hemos dividido la curva delantera, de radio 75mm, en puntos, sobre esa curva, a 17mm entre ellos, identificados como “1” a “7”.
• Hemos creado un plano que pasa por el punto, de cota 4,3mm y el punto de tangencia del filo de la esfera con el radio de 100mm.
• Ese plano, al cortar a la esfera da una curva, donde creamos puntos espaciados a una distancia de 1.726mm. Identificados como “1a” a “7a”
• Y hemos dibujado planos, normales al XY, entre esos 7 puntos (1 con 1a; 7 con 7a).

Una vez tengamos la superficie, podremos llegar a esto otro:


Si tenemos suficiente "arte"
Saludos cordiales

[Periag]

No creo que llegue a eso nunca. en todo caso me como la vieira. Saludos

[Mondeo14]

Joder, otro mas para poner los dientes largos. Que me esta creciendo la lista de "pendientes" otra vez y mira que te dije ayer que tenías unos muy "majos" en tu página.

@Periag , nunca digas no, di que de momento esto no es para ti (o si y no te has dado cuenta). Yo cuando empezaba a navegar por estos Foros, decía lo mismo, hasta que alguno me "pinchaba" o me orientaba y hacía cosas que ni en mis mejores pesadillas, pensaba hacer.

Si me pongo con ello y lo consigo, te explico como lo he hecho yo. Pero primero tengo que hacerlo

[Joserra]

Hola @el_juanri y demás amigos: ¿Cómo andamios?.
Escribo ya que necesito resolver algunas dudas mías. Ellas serán preguntas cortas para avanzar poco a poco. Pero muy importante para mí; que ellas no sólo me resuelvan. Sino que sirvan para todos, pues estimo como verdadero el comentario que leo como: “ @Mondeo...Si nos ponemos juntos con ello. Conseguiremos resolver el ejercicio...”.

Bueno, echarme una zarpa: por favor Hasta este momento, leí la representación, emplacé en tres dimensiones los puntos que entendí, con ellos tracé solamente las curvas que pude con las posiciones anteriores, las cuales fueron curvas planas. Y con lo que no estaba seguro, me detuve.
Dudaba ¿Si preguntar directamente?. O ¿ involucraros en mis intuiciones?, con evidente riesgo de ser equivocas para los demás.

Pregunta primera:

Es para situar el plano que pasa por el punto 7: Pregunta primera: Como sabéis es una duda mía, en la me que detengo hasta leeros a los demás. Pués si no, no es bueno que vaya por libre... Es para situar el plano que pasa por el punto 7:

Vi que los contornos que pasan por los puntos desde 1 hasta 6 no se cruzan entre ellos mismos. Pero; para emplazar el plano nº7: Me detuve ya que, durante mi lectura particular, me dio la impresión de que el contorno que pasa por el punto 7 se cruzaría con los contornos aledaños –En mi caso se cruzarían con el 6º y el 5º -
Para ello pregunto por detallar
¿ Como se construyen los puntos para la curva representada como: “ Spli. 7a”. ¿Cuáles son sus puntos finales?,
Y si ella consigo entenderla, necesitaré después:
Asegurar la posición acotada como longitud en curva con valor “10,733 mm”, pues durante mi interpretación, no acerté a contrastarla con cada uno de lugares implicados; pues como comentaba, en mi el contorno 7 se cruzaba con los de al lado.

Bueno..un abrazote. Y por favor, no os cortéis en opinar o escribir pues necesito ayuda.

[el_juanri]

Buenas noches.
Como casi siempre, amigo @Joserra tienes razón en preguntar.

¿ Como se construyen los puntos para la curva representada como: “ Spli. 7a”. ¿Cuáles son sus puntos finales?,

Yo debia explicarlo en algún sitio.... y no lo he hecho
Proceso inicial:

• Trazamos el contorno exterior: Trazamos la esfera, de centro x=0; Y= 0. Rado 100; Radio 37 y Radio 75

• El punto 7, lo tenemos,

• Trazamos la Sección Central (plano ZY)en un Sketch. Esto nos dá un punto inicial importante: El punto de tangencia entre el radio de 100, que pasa por el punto 1

• Por ese punto de Tangencia levanto una recta, normal al XY La llamamos "T1" por ejemplo

• Obtenemos el punto de tangencia entre el Radio de la esfera y el Radio 100 (ambos en la planta)

Obtengo un Plano que pase por la "T1" y el punto de tangencia anterior.
Con ese Plano CORTO a la esfera y me da una curva, que identifico (ver "Corte B-B") como "Inter. esfera".
Y sobre esa Curva, creo puntos a una distancia de 1.726mm, estando el ultimo a 8,629mm (1.726mm * 5). ESE último punto es el "6a"

Una vez hecha las Secciones 1 a 6 (NO a 7), tendré, en el espacio, los puntos de tangencias de los distintos radios (segun Tabla)
Con esos SEIS puntos... y el final que es el punto de tanngecia R10/R100, obtenemos una Spline, que se apoya en la Esfera.

y ahora viene la respuesta:
Y en esa Spline, dibujamos un punto que partiendo del punto "1a" tenga en longitud 10.733mm. Por eso pongo "En Spline está el "7a"

Espero que esto aclare la sección 7-7a
No corta a las anteriores... porque la dejamos "antes". Termina en la "Spline Puntos tangencias en esfera"

Saludos cordiales

[el_juanri]

Voy a intentar explicar con imagenes:
Paso 1:

• Obtengo los puntos de tangencia, con la esfera que SI conozco, porque el plano de la Sección pasa por el Origen de la esfera y obtengo el Plano que pasa por esos puntos

• Trazo la intersec. de dicho plano con la esfera y dibujo, sobre esa inter., puntos del 1a al 6aa una distancia (medida en curva) de 1,726mm

Paso 2:
Vemos uno de ellos (Sección 4):

• Voy dibujando las secciones, sabiendo como hacer los planos (Pln. T4 a Punto 4). Ese plano (que NO pasa por el origen de la esfera) corta a la esfera y el arco de R118, es tangente a esa intersección

• Y obtengo los puntos de intersección

Y finalmente, uno los puntos de tangencias obtenidos (entre las secciones del 1 al 6) mas el Punto Te por una Spline, sobre la que dibujo el punto 7a.
Y trazo por fin, el plano de la sección 7.
Lo que queda es complicado... porque es "apañar" unas superficies

Saludos cordiales

[Joserra]

Hola queridos amigos. Necesito haceros a todos otra pregunta corta. Pero, aunque comprendo no haya tiempo.
Si hubiera tiempo....

Bueno; Pregunta segunda:

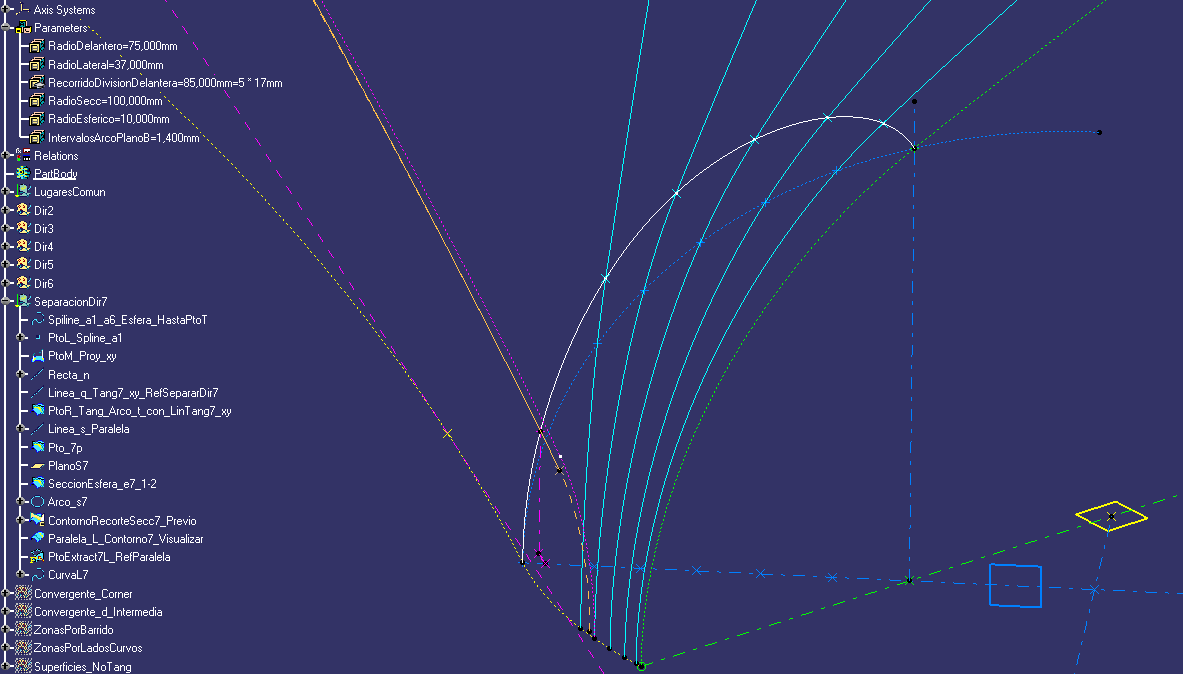

Creo que la spline llamada "a"; Sirve sólamente para orientar la dirección del contorno que parte desde el punto siete.
Me resultó extraño pues primero parace que transcurrió por seis puntos hasta el círculo del plano XY - Pero saltandose esa posición siete-.
Y una vez tuvo la spline -Sobre una esfera -. Entonces situaren ella el punto siete, mediante la longitud. Como explica el compañero.
Y no estoy seguro, si ese era sú unico propósito. ó. si tambien sirvió para emplearse con las superficies. .
Creo que sí, que también le dió ese segundo uso. Pero:



Pregunta tercera:
Cuando vi todos los contornos completos; sin superficies, ví que algunos se cruzaban entre sí. Y después leí, que los que se cruzen, antes se paran en la spline "a", para que no se cruzen. ¿Eso cierto, lo entendí bien?
Si fuera que lo entendí bien. Entonces estimo que:
Solamente habrá unas zonas que podran barrese completamente en sentido circular sin cruzarse.
Y "quizás" los sectores cruzados, habría que conformarlos mediante superficies delimitadas por lados..

Pregunta cuarta, la forma de la superficie:
Estimo que: Como la curva trasera izquierda - En el plano XY- su forma tiende a convexa; y, la forma en el plano siete tambien tiene esa forma; Puede pasar que la superficie resultante, presente un poco de hendidura.
Al menos en mi caso ¿Os resultó esa tendencia? Ver una de mis fotos.

Por último: Como creí entender, en el ejercicio solamente hay una dirección que converge en un punto particular y localizado en el eje Y - No así las otras secciones, pues ellas obedecen a un intervalo orientado cada 1,726mm", pero sólamente hasta la sexta dirección. Por ello, en la parte adjunta; respeto las medidas, pero prevengo disminuirlo, para minimizar las posibilidades de cruze. Pero no es lo mismo que si las direcciones hubieran convergido en un punto
Me es díficil de explicar...
Quiero decir, de verás: Que tiene muchíiiiiiiiiisimo merito el haber presentado un plano dimensionado para una concha.
Nunca lo habia visto hasta ahora, y merece lo mejor !!!

Amigos míos. No doy para más: Honestamente, voy a esperar a ver la solución ...llevo dias enredando tambien con mi AutoCAD versión 2004, el cual no permite cambios....

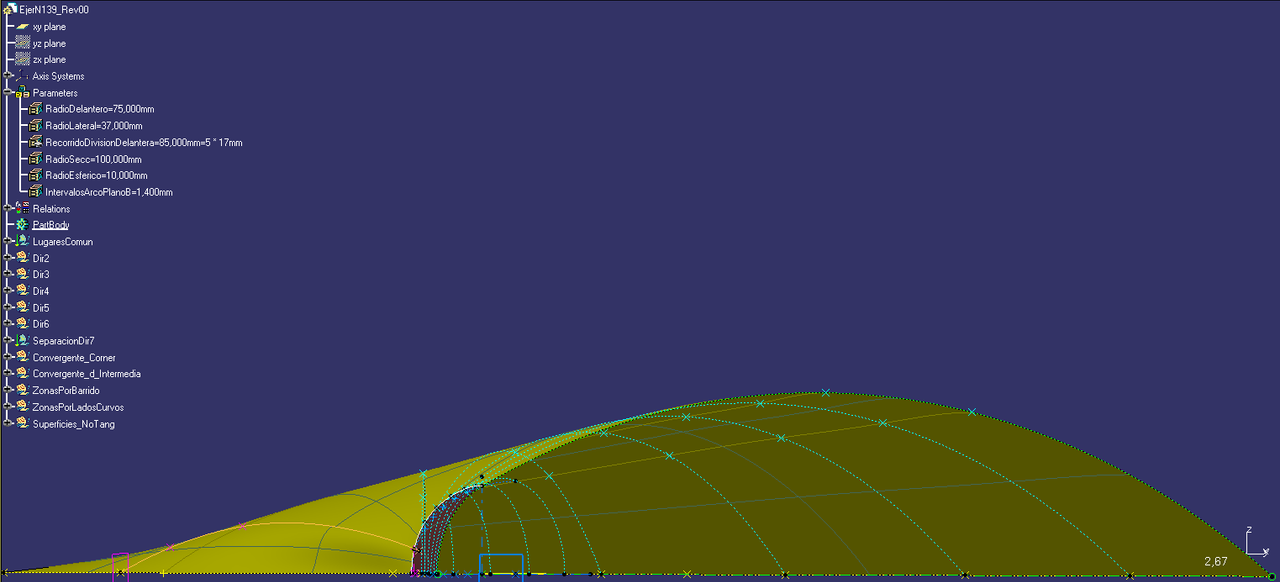

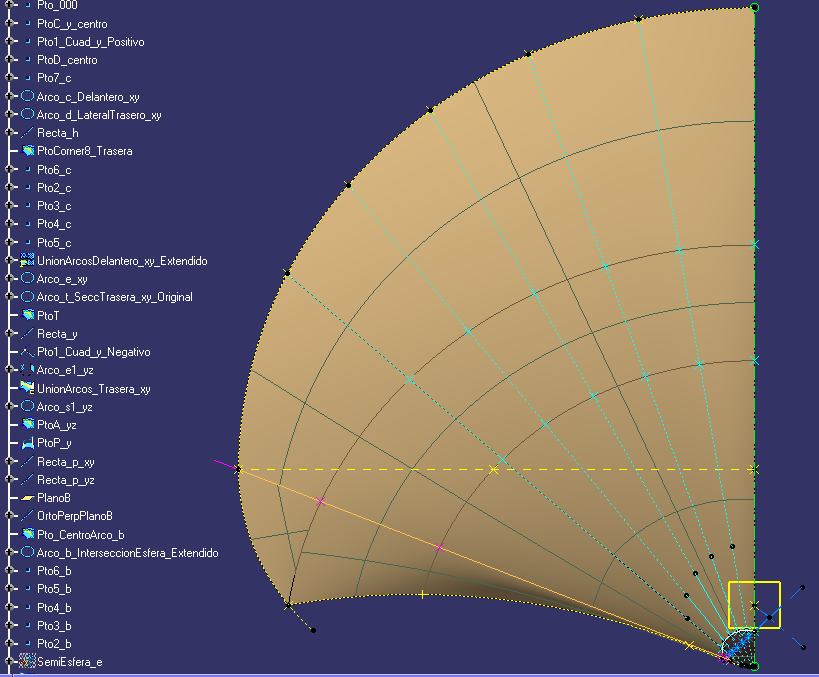

Este archivo, en Catia, veréis que tiene demasiados puntos de más; el motivo no es llenarlo. Este buen ejercicio sirve tanbien para practicar los puntos y círculos, y sí creo que nos podrían servir: ¿Os animáis?

Voy adjuntar un fichero Catia, para preguntar si, al menos, los puntos y curvas planas coinciden con el original. Esas curvas planas, primero fueron practicadas con AutoCAD 2004. Y la spline, sólo me fue posible empleando Catia pués ha de ser sobre una esfera,.




Un abrazo.
