CS01-15 Llave a moletas (Pag-15)

[Ricardo]

Hay que echarle imaginación ya que solo tenemos una vista y no sabemos los espesores, pero se inventan y puede salir algo asi.

Saludos.

[Mondeo14]

Pues si, hay que echarle imaginación y ganas. Esta ya la he visto y he pasado de ella.
¿Espesores?, pues ci consideramos que el mango tiene 8 mm, la parte de arriba puede ser 10 o 12, vete tu a saber.

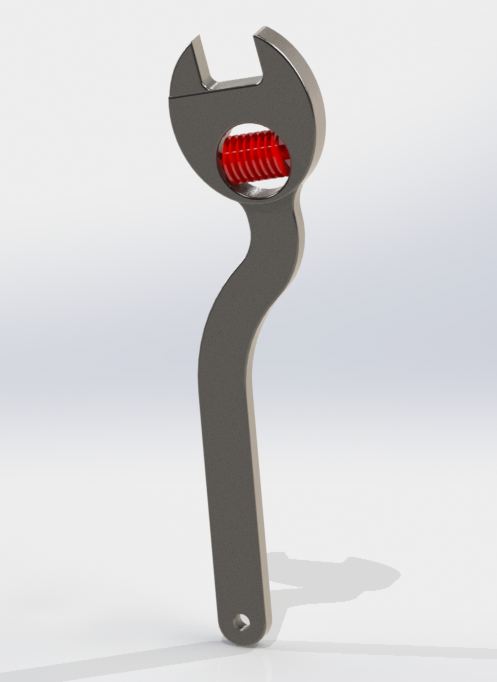

Una preguntita Ricardo, es curiosidad: la rueda roja, ¿que es lo que hace en tu pieza, de adorno? Me da la sensación de que has hecho la parte de arriba de una sola pieza y se supone que debe de ser como una especie de llave inglesa, creo

[Emilio]

Hola Ricardo:
En el cuaderno 12 tienes una llave igual, pero mejor despiezada y acotada.
Echala un vistazo a ver si te ayuda con esta.
Saludos.

[Ricardo]

la rueda roja, ¿que es lo que hace en tu pieza, de adorno

Si, de adorno, pero a que queda bonita.

[Mondeo14]

Si, de adorno, pero a que queda bonita.

Un punto por la respuesta + el trabajo.

[devalver3]

se ve genial muy bueno ricardo...

[Mondeo14]

Vaya con la llavecita de marras. Ya decía yo que le faltaban vistas, datos y mucho mas. Pero con el comentario de @Emilio , pues me he inventado las medidas, pero ajustándolas a este ejercicio.



Y por si alguno se anima y quiere hacerlo, no hago el plano de cada pieza, pero pongo un stp para que lo estudiéis.
