CS02-16 Gato hidráulico (Croquis-48/50)

[Ricardo]

Muy entretenido por el numero de piezas y porque alguna tiene su dificultad.

Espero que no me dejéis solo y alguien mas se anime.

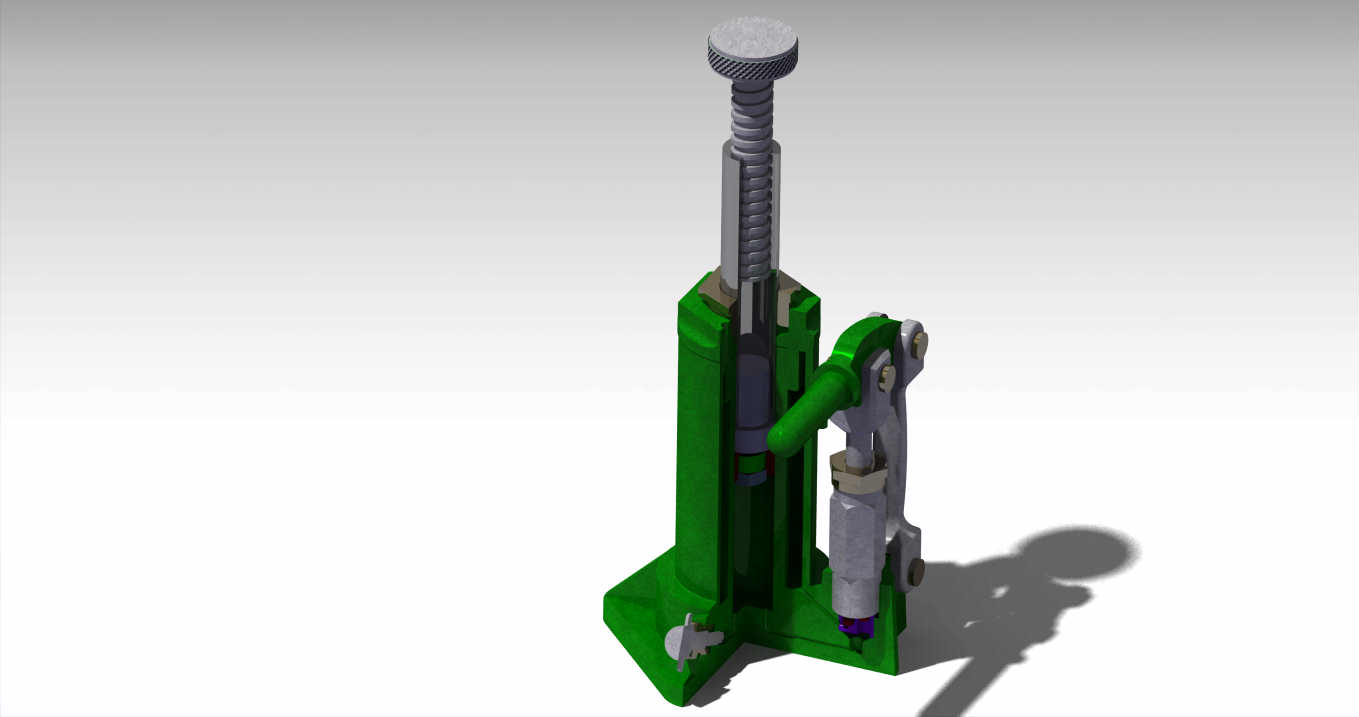

La primera imagen es un render, las otras son la vista RealView (no hay luces ni nada, simplemente se le da al icono y listo) que trae SolidWorks.

[jaam_24]

Muy bueno el conjunto Ricardo, Yo me apunto que hace mucho que no me pongo con los cuadernos.
Saludos y punto de mi parte.

[jairo luis]

muy bien ricardo excelente trabajo y mas ese roscado cuadrado

me gusto mucho impresionante
saludos punto por tu trabajo luego me tocara a mi este

[Antonio_g]

Estoy con ello pero hay muchas cotas que no se por donde cogerlas...

Estoy con el a ratos , hasta que me agobio.

[Emilio]

Muy bonito Ricardo, un punto por ello.
Este lo dibujé en el cuaderno 17 con las cotas de este.
Lo subo también aquí­ para ir completando los cuadernos.

Saludos

[jaam_24]

Buenas pues ya tengo mi solución. Como decí­a Ricardo entretenido por la cantidad de piezas.

Saludos y punto para los que lo han echo.

[Mondeo14]

Excelentes trabajos muchachos, puntos para los tres

[skratus]

Sois unos artistas!! Punto para los tres y animos para Antonio_g para que lo acabe.

[jairo luis]

que tal amigos veo que han hecho buen trabajo le felicito.

bueno tengo un problemita esta ves no es para realizar la rosca jejje
gracias a ricardo ya la se efectuar, lo consiguiente es que hago la rosca y no me gusta como queda alguna cosa se debe hacer para que quede mejor

aquí­ le dejo la imagen

y Ricardo mirad tu correo

[Ricardo]

Hola Jairo.

Para la primera imagen, prueba a hacer un chaflán (de mediada aproximadamente de la mitad del paso) antes del corte por barrido.

Para la segunda imagen, haz que la rosca no llegue tan arriba y terminala como habí­as hecho con una rosca triangular, o sea, croquis en el plano del final de la rosca, copiar el final de la rosca y hacer un corte lo suficientemente largo.

Saludos.

[nacho1126]

Hola jairo luis, pues la ves pasa preguntaste como eliminar el triangulo al final de una rosca el cual aquí esta el link viewtopic.php?f=8&t=3732, y para esta pregunta tienes que aplicar de nuevo estos tips, ahora con la forma del perfil de una rosca cuadra.

Y lo que yo hago para que no te quede tan pegado la rosca, como en tu imagen 2, es bajarla un poco, a lo mejor puedes controlar un poco las revoluciones, ya que el paso y el diámetro te lo da el tipo de rosca que estés empleando.

Bueno espero estar en lo correcto si no esperemos que nos den otras soluciones, y así puede que aprendamos mas maneras de arreglar esos problemillas de las roscas, que en Catia no es necesario hacer todo eso como en SW.

Saludos.

[jairo luis]

ricardo luego de hacerle el corte de barrido le dejo el chaflan o lo elimino

[jairo luis]

nacho lo que pasa es que siempre e tratado de corregir las cosa

jeje saludos

[Ricardo]

ricardo luego de hacerle el corte de barrido le dejo el chaflán o lo elimino

Lo dejas.

Saludos.

[extremo69]

Lo primero gracias por todo estoy aprendiendo mucho en el Rincón Del CAD, soy estudiante de producción mecánica y querría hacer un gato hidráulico, este es perfecto pero necesito los planos más detallados que el que viene en el cuaderno, me preguntaba si alguien podria facilitarmelos o facilitarme la pieza solida y sacar yo los planos con solidedge.
Muchas gracias, un saludo.
