Unir sólidos

Mensaje por castisoft »

Un saludo a todos.

Imagino que todos los usuarios de Catia V5 conocen lo útil y practico que resulta un comando para unir sólidos (a mi me lo parece), llamado UnionTrim. Bien, podrí­a algún maestro de NX decirnos si en este programa existe algún comando similiar.

Gracias de antemano.

Avatar de Usuario

Aer73
Oficial 1º
Oficial 1º
Mensajes: 1304
Registrado: Lun Nov 30, 2009 6:11 pm
Temas: 35
Programa CAD o CAM: NX
Agradecido : 20 veces
Agradecimiento recibido: 14 veces
Género:
Zodíaco:
Edad: 50
Estado: Desconectado

Re: Unir sólidos

Mensaje por Aer73 »

Hola Castisoft.
Me imagino que lo que buscas sera el comando que te muestro en la imagen. :46 Pruebalo y comentas si era eso lo que buscabas. :53
Un saludo.

Imagen

Última edición por Ricardo el Sab Nov 26, 2016 12:06 pm, editado 2 veces en total.
Avatar de Usuario

Autor del Tema
castisoft
En Prácticas
En Prácticas
Mensajes: 100
Registrado: Vie Abr 23, 2010 5:48 pm
Temas: 15
Programa CAD o CAM: CATIA
Género:
Estado: Desconectado

Re: Unir sólidos

Mensaje por castisoft »

Hola Aer.

Bueno ese es uno de los comandos de operaciones booleanas que todos los CAD traen, unión, sustracción e interferencia. El comando Union Trim de CATIA es mas versátil. Al mismo tiempo que unes dos sólidos puedes eliminar las partes que no te interesan sin necesidad de hacer operaciones posteriores.

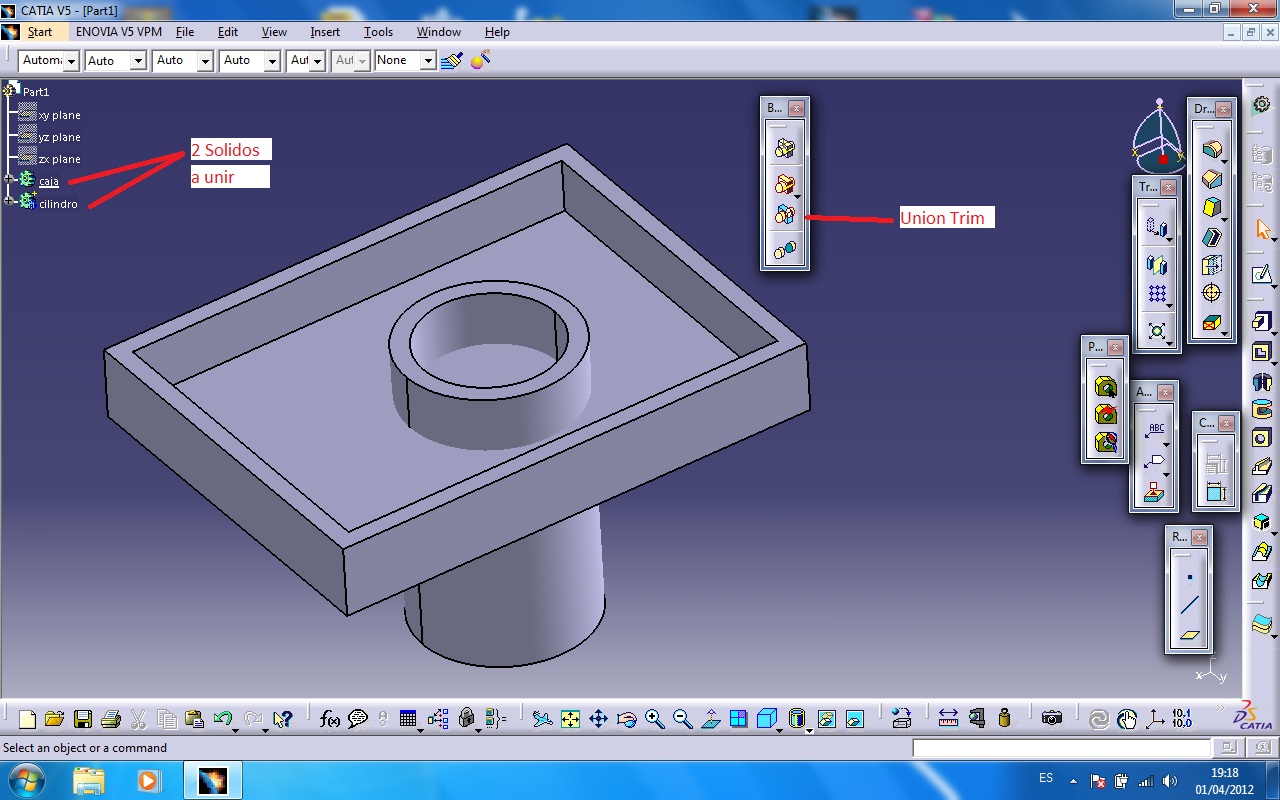

Adjunto una secuencia de imágenes, imagen1, imagen2 e imagen3 de la funcionalidad del Unión Trim, espero que se entienda.
