Volante

[Ricardo]

Fácil, entretenido y vistoso.

[luna]

Aquí está mi volante. Ya si eso le ponemos la bola. Saludos.

[Turko]

Muy buenas tardes a todos:

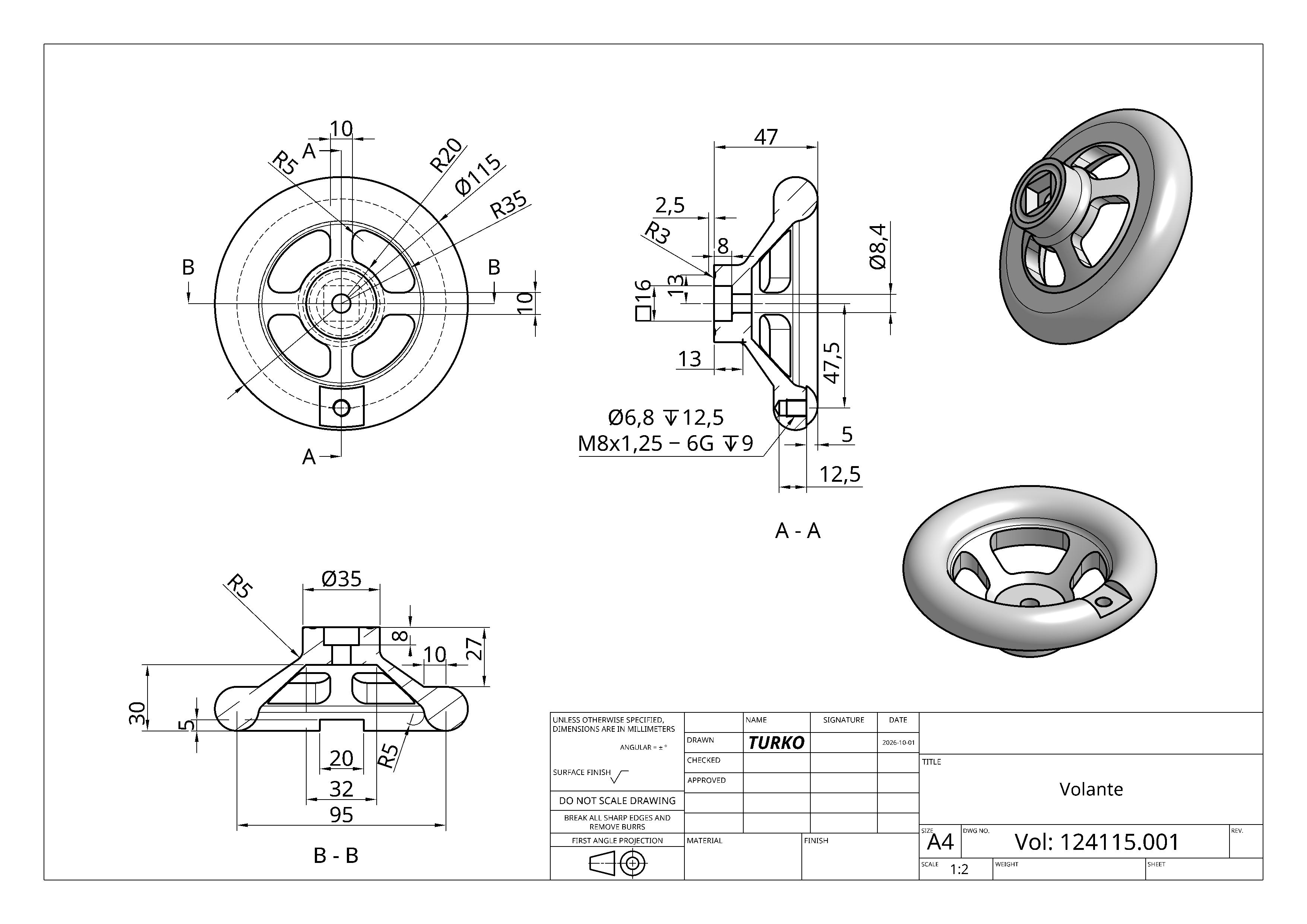

Esta es mi solución al ejercicio.

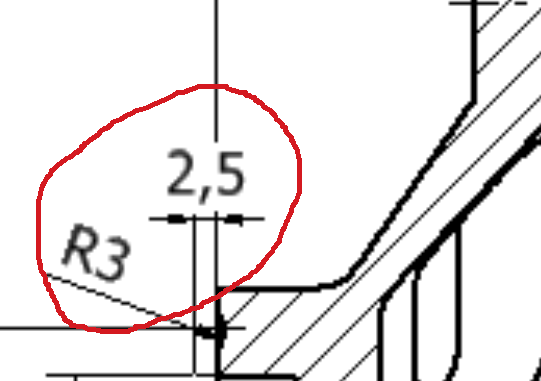

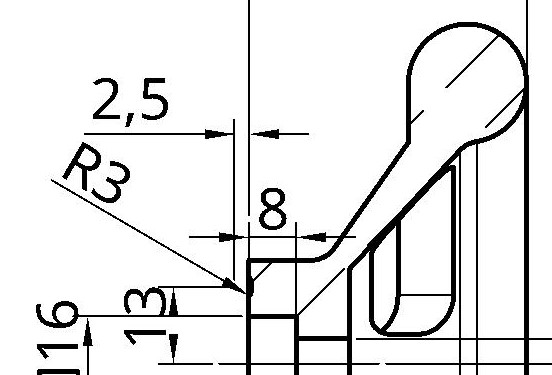

Estas dos cotas no las acabo de entender muy bien, o mejor dicho, no las he entendido. Con la imagen suministrada por Ricardo, he hecho algo que creo que se le parece.

Saludos.

[Mondeo14]

Pues la explicación es sencilla.

• Te creas un plano en el alzado
• Te dibujas un círculo de R3 cuyo centro esté a 13 mm del eje central y a 2,5 mm de la cara de la pieza.
• Terminas el croquis, boceto o como lo llame tu programa y haces un barrido con corte de ese circulo, usando como eje de revolución, el eje del volante.

A ver si me he explicado correctamente, si no, pregunta mas sin problema.

[Turko]

]Hola muy buenas tardes:

Como no podía ser menos...

Mondeo, creo que te has explicado perfectamente:



Muchísimas gracias.
