Part Name

[Ricardo]

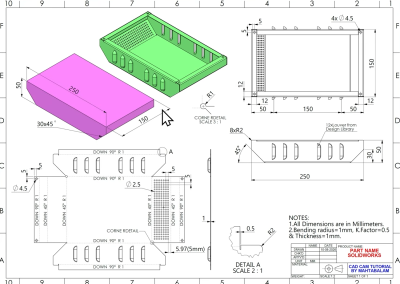

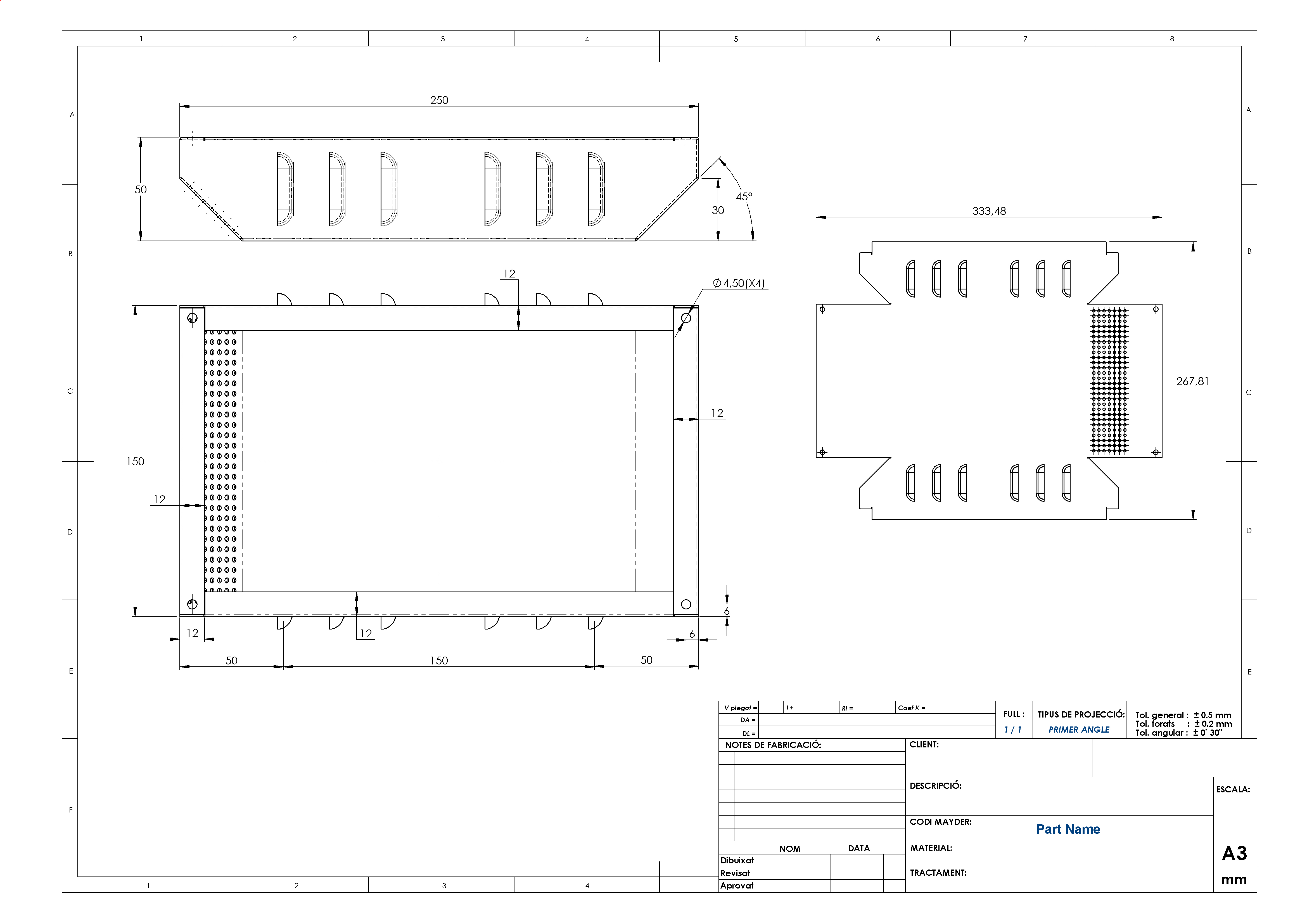

Este es el plano original:

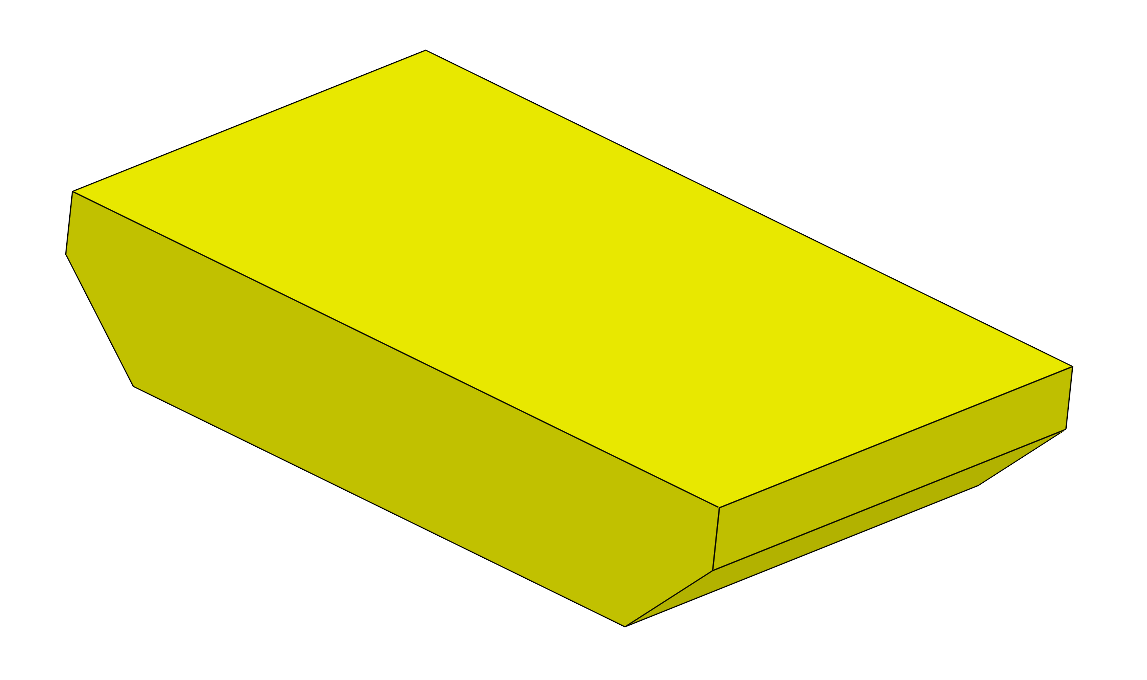

Como en chapa me daba problemas (sobretodo en Inventor), me he pasado a SolidWorks y empiezo haciendo un solido.

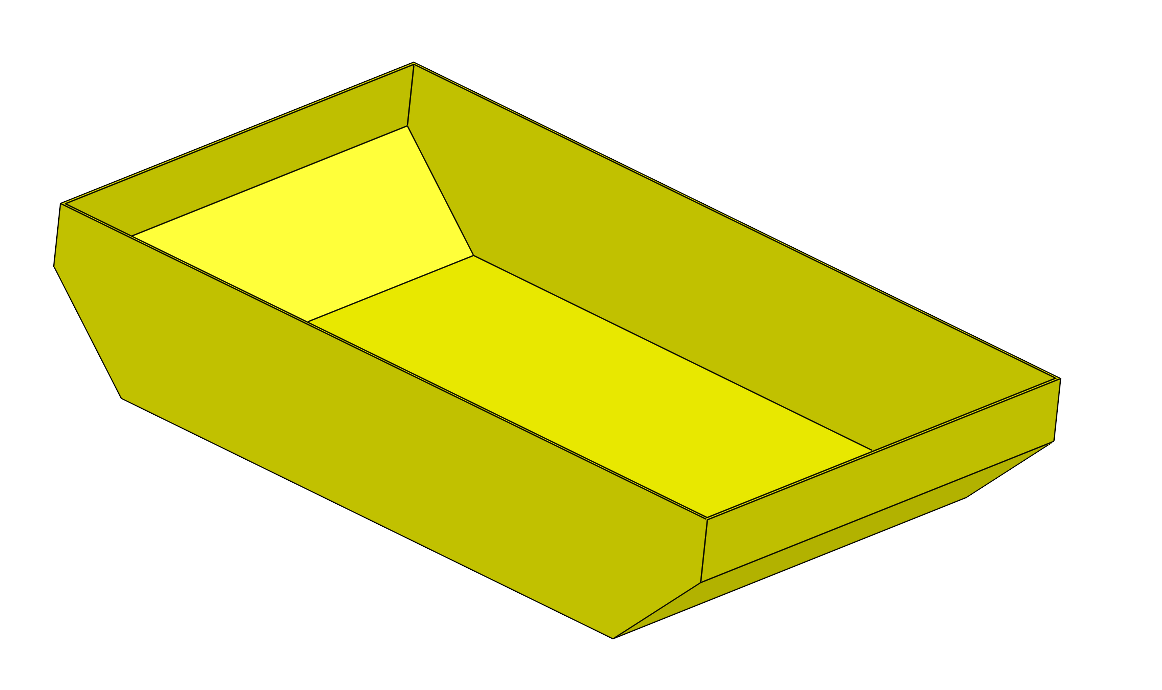

le hago un vaciado con espesor 1 mm (es el espesor que tiene la chapa)

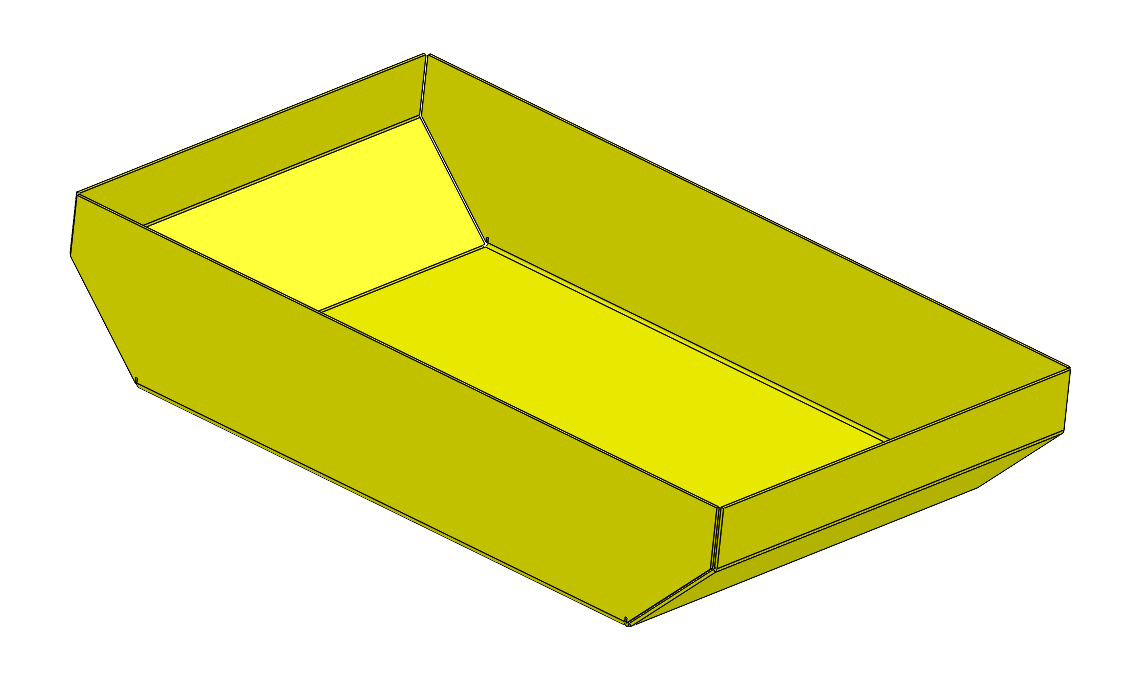

ahora lo paso a chapa (esto es lo que no he sabido hacer en Inventor, mejor dicho no he podido)

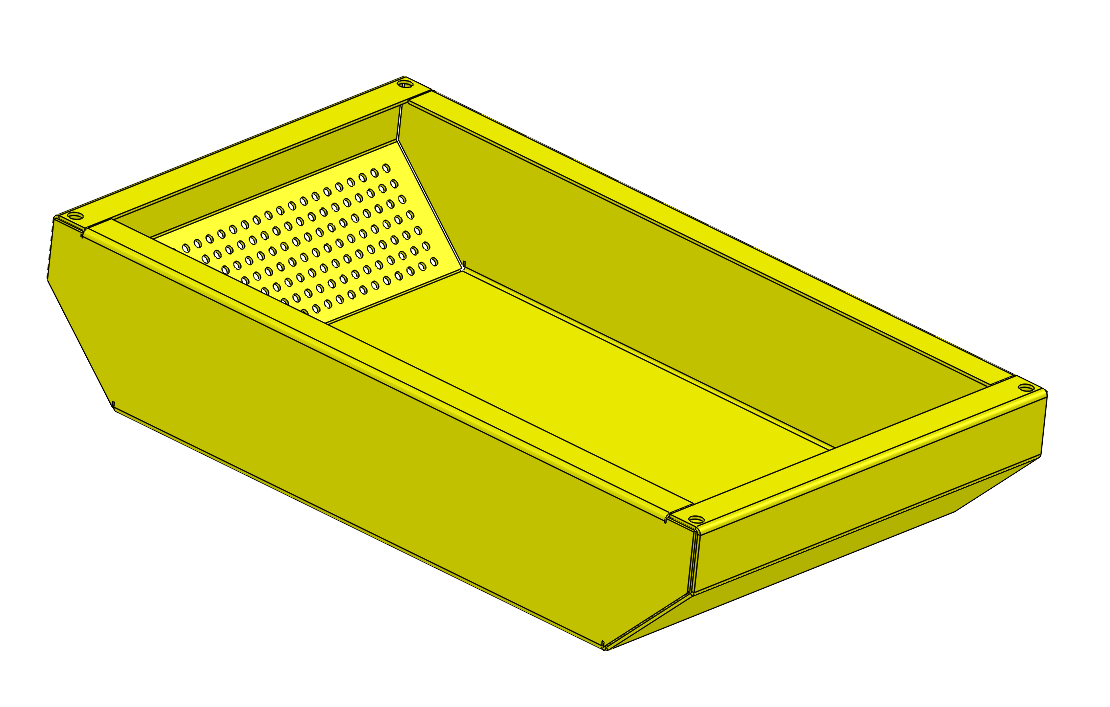

ahora ya puedo hacer el resto de operaciones en chapa



Pero problemas en SolidWorks para hacer los registros de ventilación laterales (no tengo el punzón dibujado)

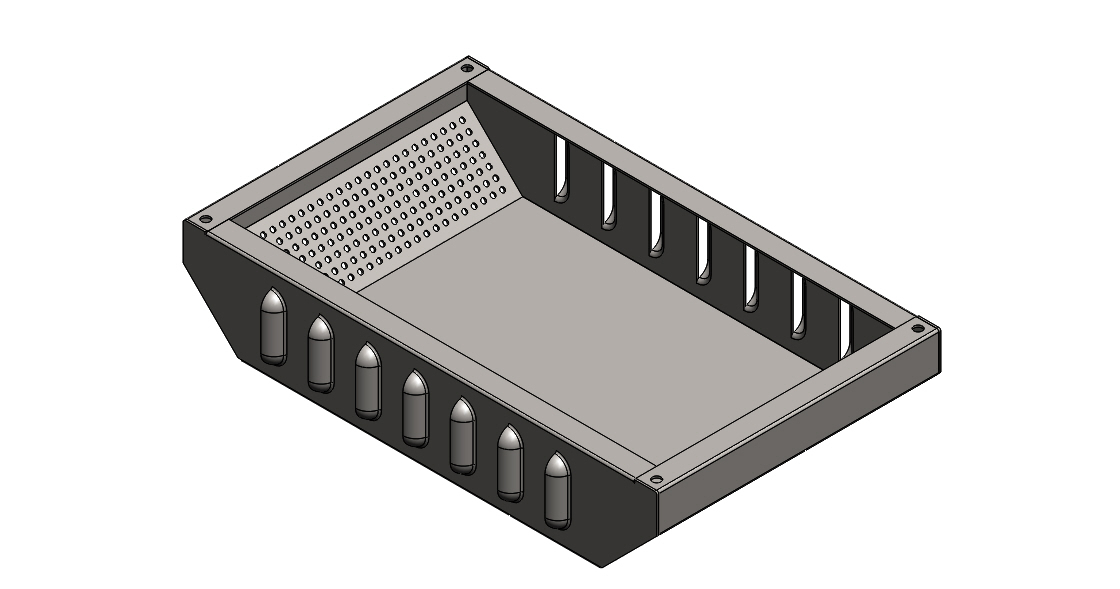

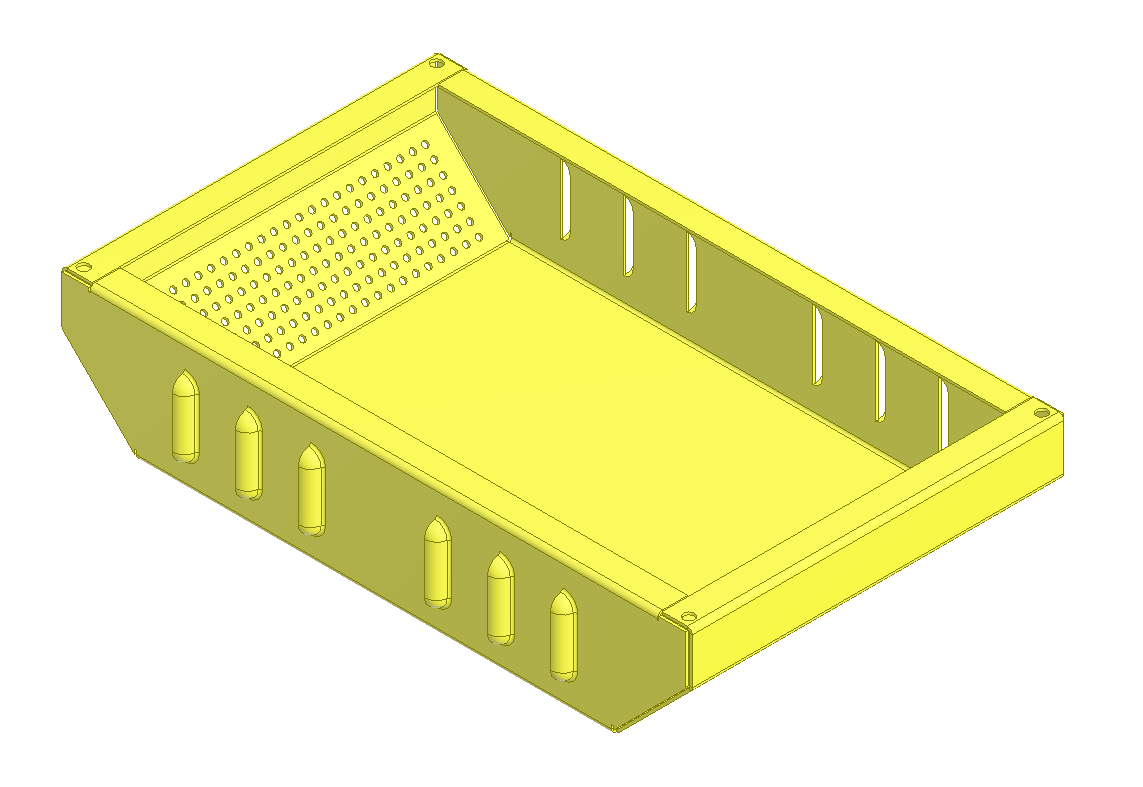

Me paso a Inventor (aquí si tengo el punzón) y termino la pieza.



Si hubiese sabido hacer en Inventor eso de pasar chapa lo habría hecho todo en Inventor, pero al fin con varios pasos he dibujado la pieza que es de lo que trata, o no.

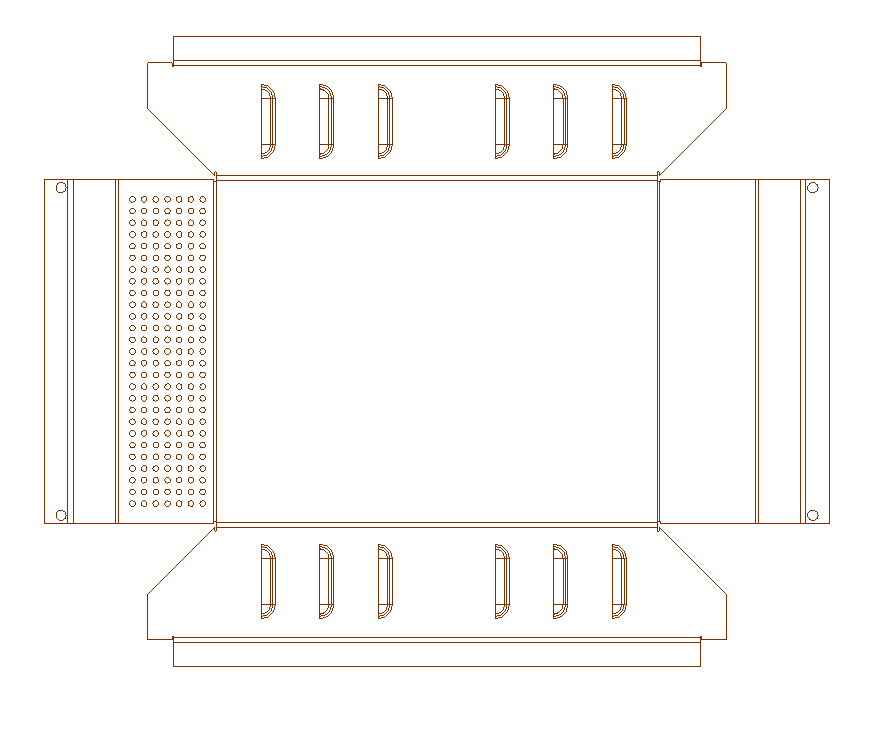

En Inventor el desplegado:

[Ricardo]

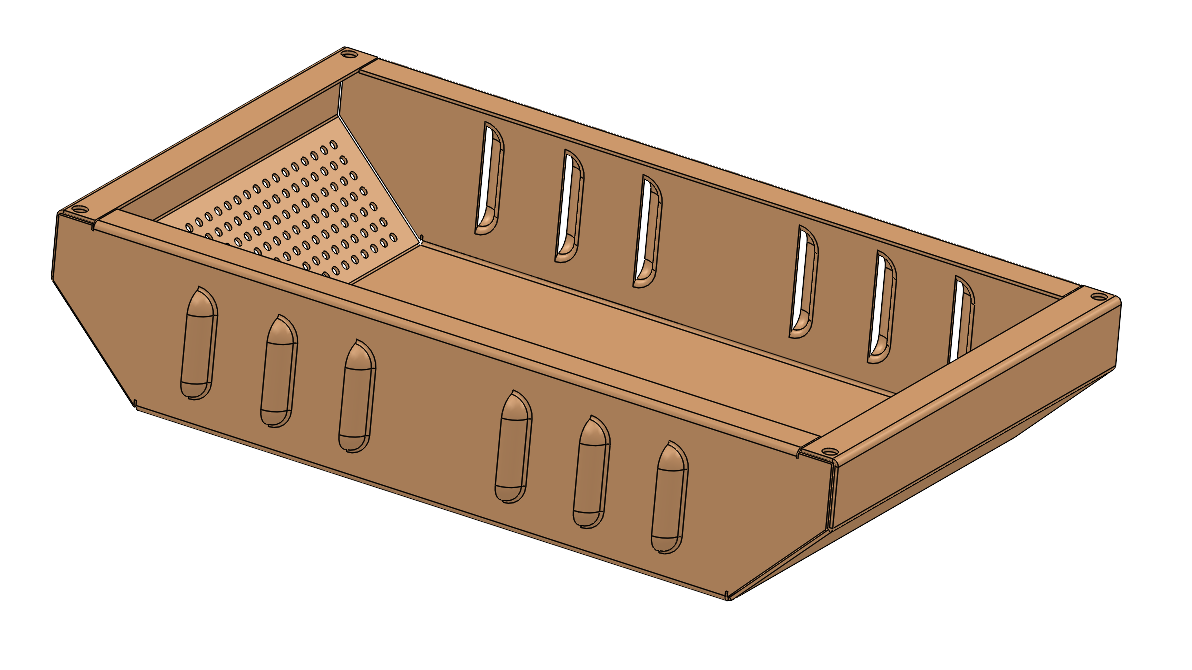

Ya he descubierto como poner los registros de ventilación laterales en SolidWorks.



PD. Continuo sin poder trasformar solido a chapa en Inventor, selecciono la operación, pero no me da opciones.

[Harold]

Buenos días
vamos con este ejercicio.
esta divertido.
saludos

[Mondeo14]

Continuo sin poder trasformar solido a chapa en Inventor, selecciono la operación, pero no me da opciones.

Uff, esta semana estoy muy liado, tengo demasiadas cosas que hacer y algunas ni las tenía previstas, me conecto tarde y o estoy espeso o tonto, creo que lo segundo.
Cuando pasas una pieza de sólido a chapa, Inventor no te da ninguna opción, porque no tienes que decidir nada. Te cambia de un entorno a otro y listo. Otra cosa es que tu tengas un sólido con espesores distintos y después de convertirlo a chapa, no puedas desplegarla, lógico. Otro problema a la hora de desplegarla es que dos o mas solapas, estén unidas, así tampoco se puede obtener ningún desarrollo.
Si no son estos los problemas, dime algo mas concreto y trato de explicarte este fin de semana algo mas claro.
En definitiva, SW e Inventor, casi hacen lo mismo y el entorno de la chapa de Inventor, tiene sus limitaciones, como también las tiene SW. Pero por lógica, no por el programa.
