Silla

[Buscon]

Hola.

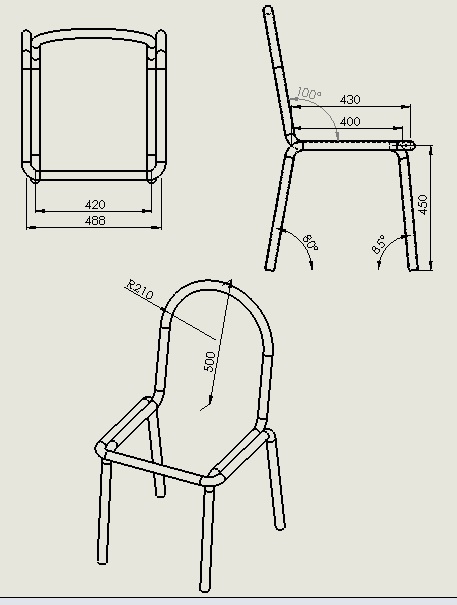

Otro más para la colección de piezas soldadas. A este paso monto un bar

[Ricardo]

Hola.

Espero que sin el 2D se vea bien la silla.



Saludos

[Buscon]

Caray! Que rapidez!

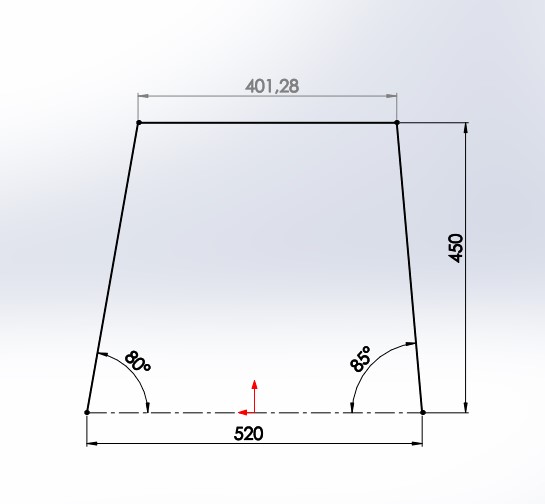

No consigo pasar de este croquis. No cuadra. La cota 401,28 es conducida y debería ser 400. La primera conclusión que saco es que está mal planteado el ejercicio.

[Buscon]

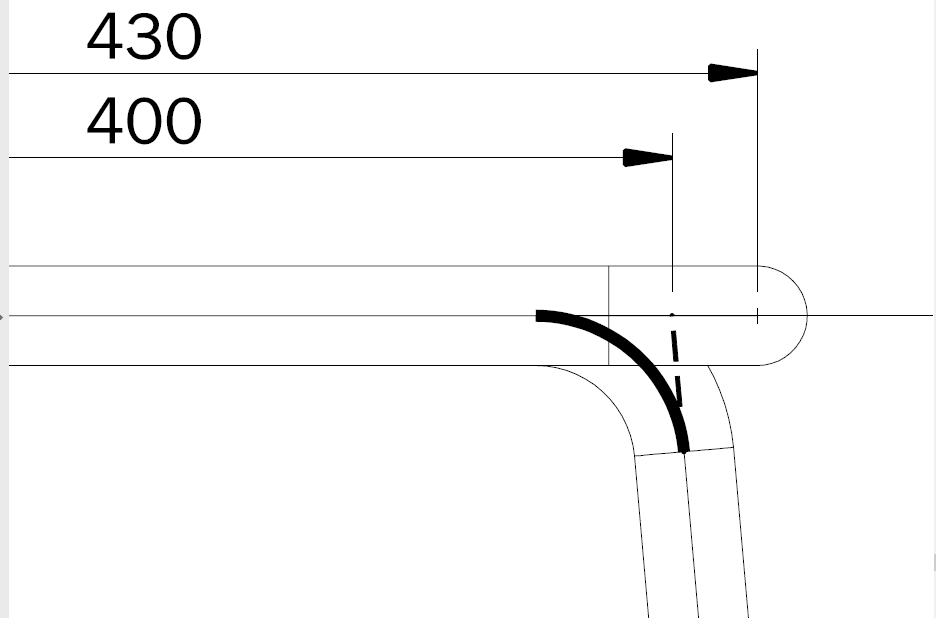

En el enunciado se ve claro que la cota es hasta la esquina.

[jaam_24]

Buenas, mi solución a falta del plano.



Saludos.

[Ricardo]

Yo ese croquis no lo he utilizado, mezclas patas del asiento con patas del respaldo y no están en el mismo croquis.

Saludos

[Buscon]

Pues me gustaría saber como salváis el problema.

Gracias.

[Ricardo]

Hola Buscon.

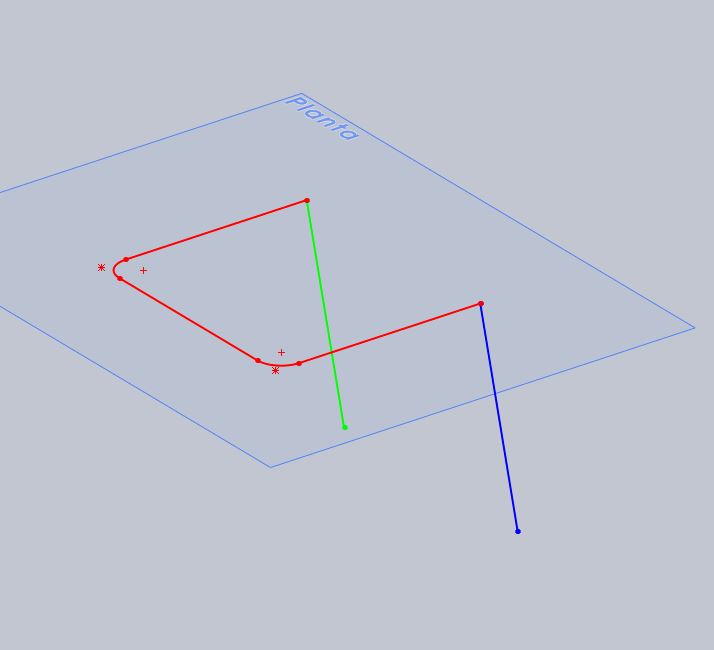

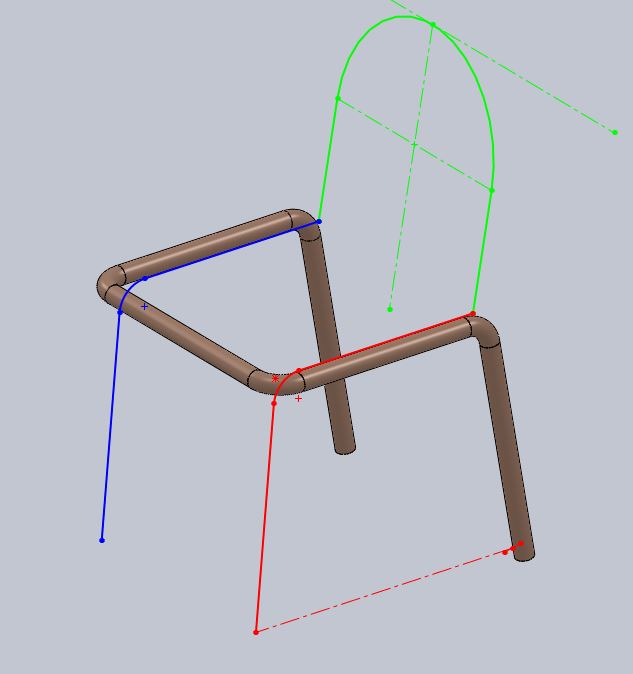

Tres croquis, te los muestro de diferentes colores, que luego junto en un solo croquis 3D, aplico redondeos y ya puedo hacer miembro estructural de una parte.



Otros tres croquis para hacer la parte del respaldo, unir con croquis 3D, redondear esquinas y listo.



A ver si ahora te sale.

Saludos

[jaam_24]

También se puede optar por un croquis 3D con dos trayectos.



Saludos.



[Buscon]

Caray, yo estaba intentándolo con uno 3D simple y utilizar ubicar perfil para hacer las dos partes.

Claro, así no tenéis que acotar a 400. ¿Os da 400 esa cota luego en los planos?

[jaam_24]

Buenas, dejo la lamina.



Saludos.

[Buscon]

También me he dado cuenta de  que el redondeo no viene especificado. ¿Como se saca?

[Ricardo]

Hola.

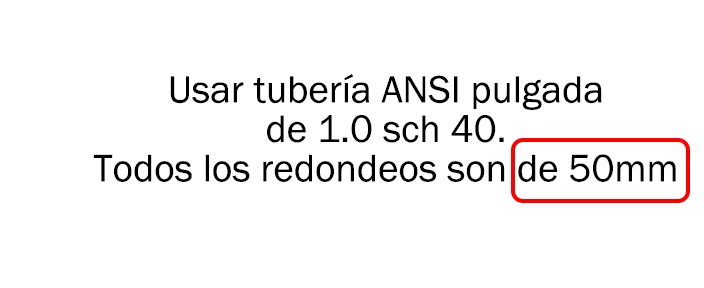

El redondeo es 50 y por algún sitio del pdf lo pone, no lo tengo en este ordenador para decirte exactamente donde.

Saludos

[Mondeo14]

Si es un perro, seguro que te muerde:

[Buscon]

El croquis 3D no está completamente definido ni por asomo.

La cota 520 no puedo ponerla en el plano, principalmente por que no sale dibujado el eje de los miembros estructurales.

Las cotas 500 y R210 no se ponerlas en su sitio.

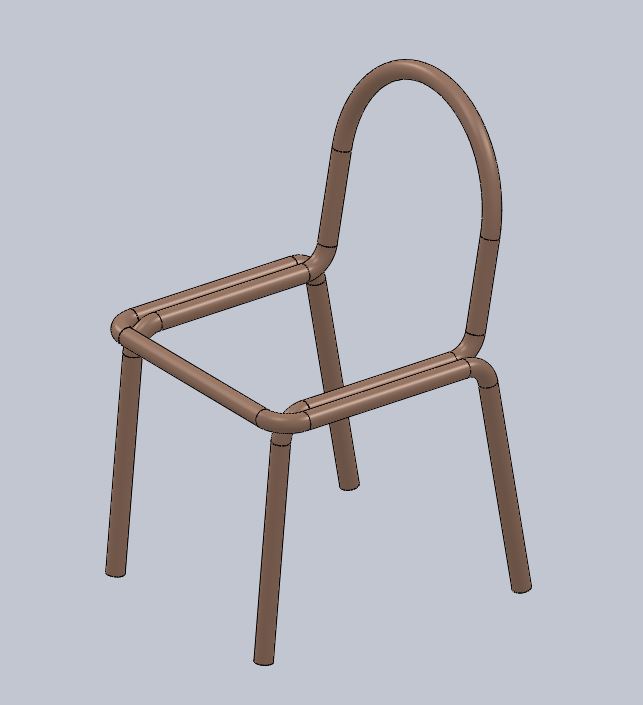

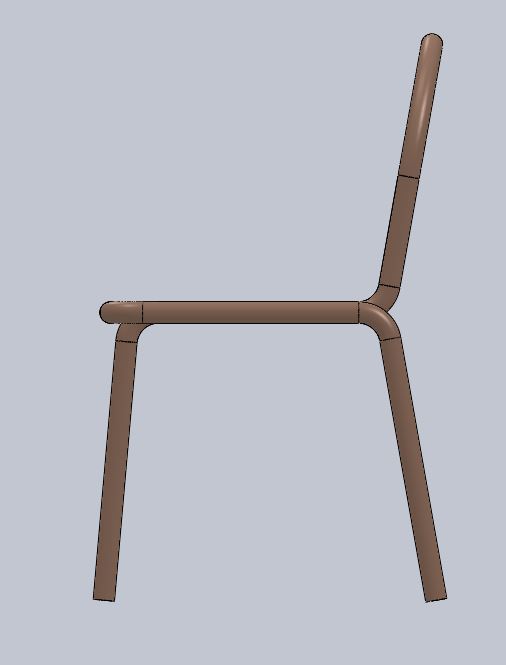

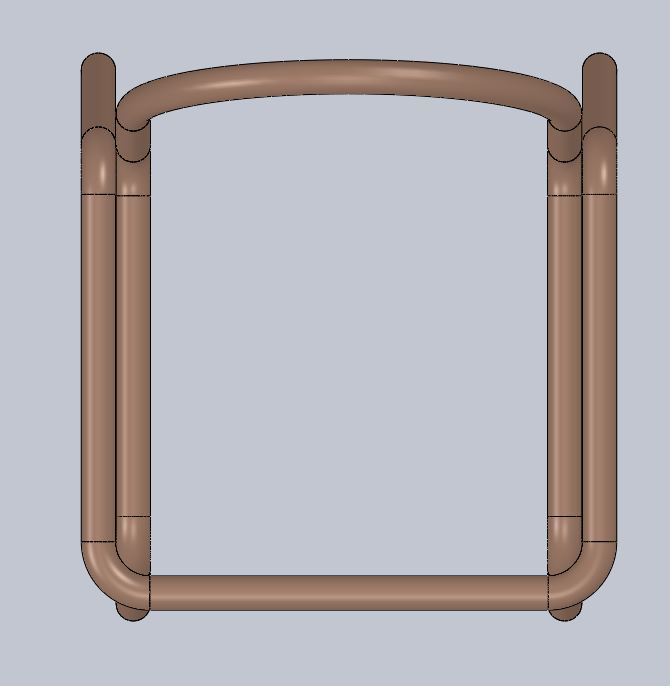

Aún así pongo mi solución. Algo se parece.

Saludos.
