Patinete Ciri (38 piezas)

[Carlos00]

Intento hacer todos los ejercicios ahora por superficies, pero solo eso

...entenderia mal ...

Salu2

[Emilio]

Hola todos:

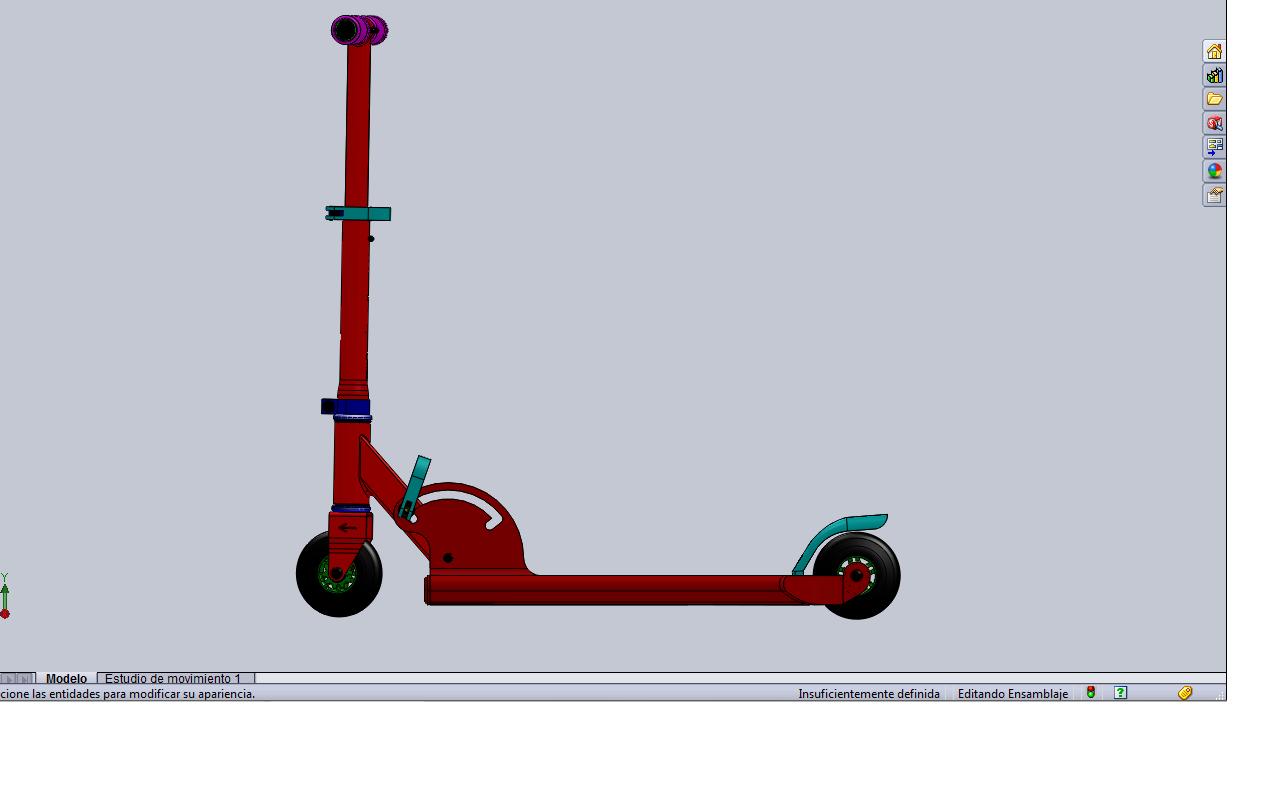

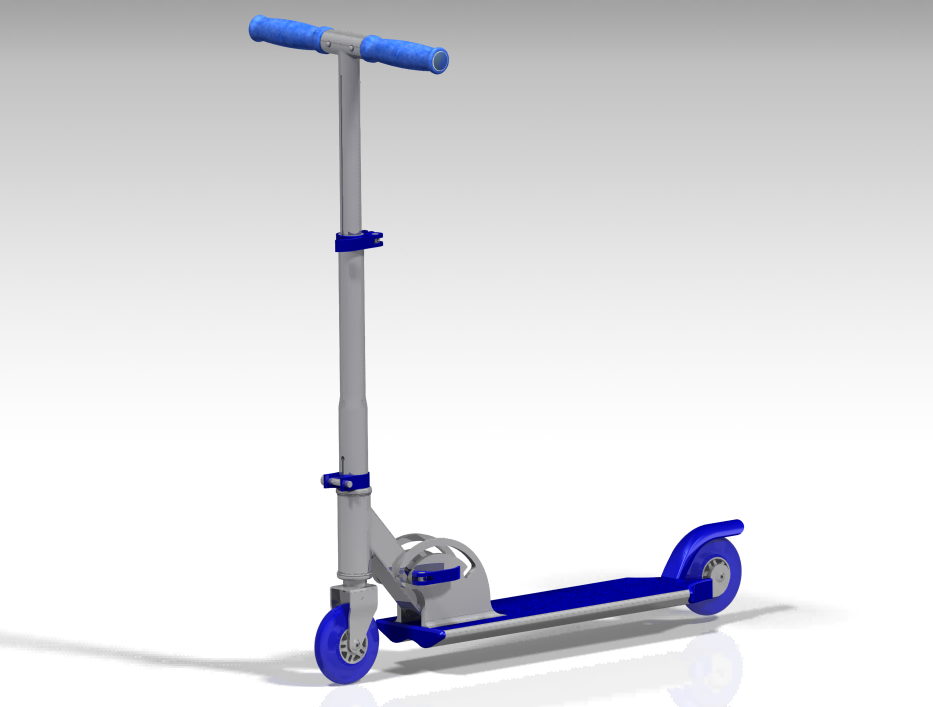

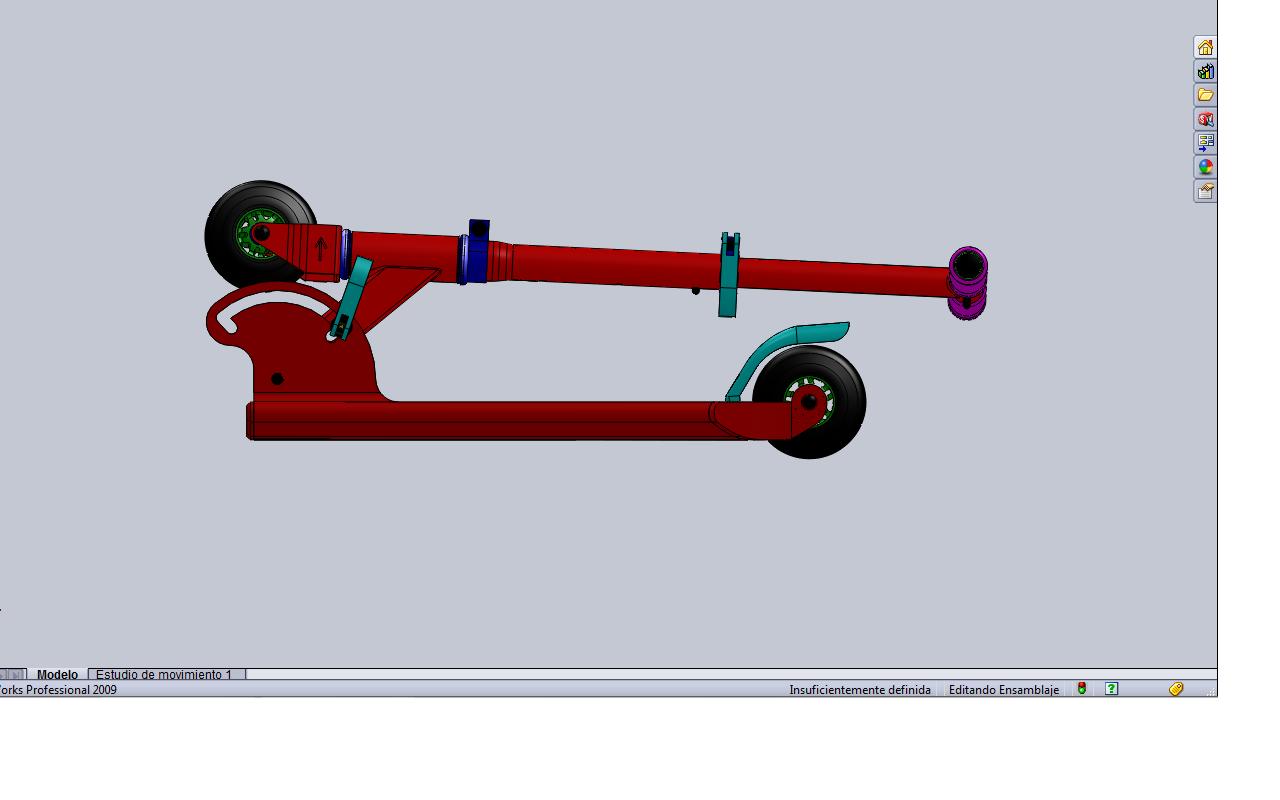

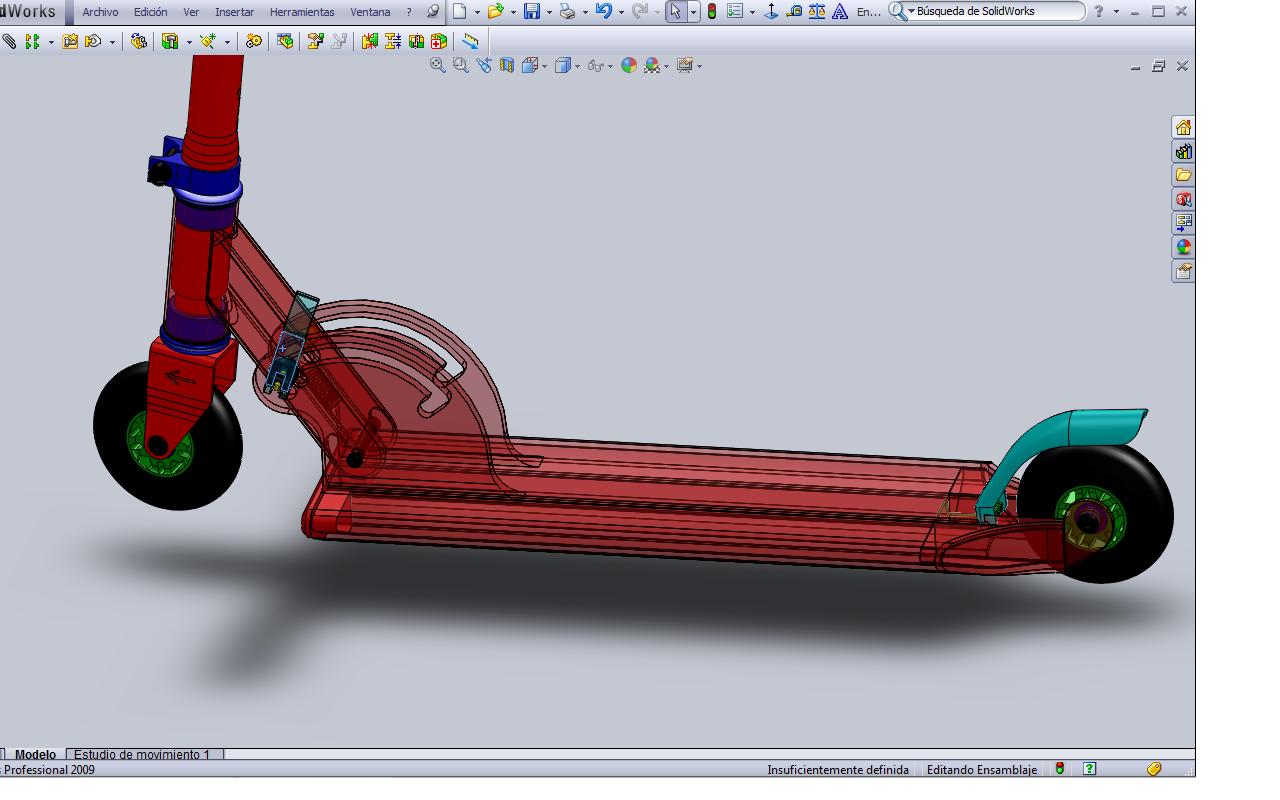

Os dejo unas fotos de mi patinete.
Mucas gracias, Ciri por los buenos ratos que he pasado con tus planos.

[Mondeo14]

Joder Emilio, parece que Ignacio esta formando un auténtico diseñador de SW . Un punto por tu trabajo.

[Ignacio]

Hola

Muy bien Emilio, veo que aprovechas a tope las oportunidades que tienes para dibujar.

Saludos

[Ricardo]

Muy buen trabajo Emilio, un punto para ti.

Saludos.

[Carlos00]

Buen trabajo Emilio ....

Un punto por el curro, que se bien que lo tiene

Salu2

[Emilio]

Joder Emilio, parece que Ignacio esta formando un auténtico diseñador de SW . Un punto por tu trabajo.

Si la verdad es que paciencia no le falta al hombre, aunque me llame pesado de vez en cuando, bueno pensandolo bien razón no le falta.

Gracias a todos por los puntos.

[ciri]

Perfecto ese patin... y ademas plegao, gracias a ti Emilio.
Un punto por ello.
el ciri

[Ruben1989]

Hola!

Estoy haciendo este ejercicio. ME gustaria saber el codigo de las piezas normalizadas que existen en este conjunto, ya que los rodamientos, tornillos, pasadores, me imagino que los podre coger de las bibliotecas de contenido. os lo agradeceria.

Muchas gracias

[Carlos00]

Hola Ruben1989

Bienvenido al foro y espeamos que lo disfrutes como todos nosotros

rodamientos, tornillos, pasadores, me imagino que los podre coger de las bibliotecas de contenido

...yo dibujé todos los planos, incluidos los rodamientos , pero supongo que si como pienso dibujas con Inventor, tambien los podrás sacar del centro de contenido, guiándote por sus medidas

...disculpa por mi respuesta, pero apenas he usado bibliotecas y demás, de ahí­ mi desconocimiento

Salu2

[Mondeo14]

Hola Ruben1989, bienvenido al foro, esperamos verte con frecuencia por aquí­.
Carlos te ha comentado que ha dibujado todo y yo considero que si existe comercial, ¿para que dibujarlo?. ¿Que "código" de piezas utilizar?, mientras las medidas principales coincidan, es igual la referencia comercial que pongas. Por ejemplo en un rodamiento, si tanto el ø exterior, como el ø interior, como el ancho coinciden, es igual que sea según norma ISO o norma DIN, que para eso están las normas, para poder poner lo que mas nos interese. Imagí­nate que este patin lo quieren fabricar los japoneses, pues ellos tienen como norma la JIS y la referencia será distinta pero las medidas no.
Bien, veo que utilizas Inventor, no se que versión, pero si es la 2010 o la 2011, cuando tienes un conjunto en pantalla, despliegas el primer comando de la izquierda, el que pone "Insertar componente" y debajo tienes "Insertar desde el centro de contenido". Lo seleccionas y te saldrá una ventana con un navegador a la izquierda, despliega "Piezas para eje" y allí­ tienes entre otros los rodamientos. Vete navegando hasta encontrar lo que buscas, sea de la norma que sea y cuando lo tengas (por ejemplo "Rodamiento de bolas de acanalado profundo" (joder con el nombre que le han puesto al tipo de rodamiento), en la derecha te salen varios tipos, elige uno, volverás al dibujo, seleccionas el eje donde lo quieres colocar y luego te puede salir una tabla si hay mas de un tipo para que elijas uno. Cuando le des al intro, tienes el rodamiento insertado. El elegir donde va montado es para que detecte la medida a utilizar.
Si te fijas en la ventana de selección, hay como un embudo, que son los filtros de normas, lo despliegas y desmarcas los que no quieras ver, así­ te deja solamente un tipo para elegir.
¿Los tornillos y demás?, fí­jate en el navegador todo lo que se puede encontrar. Y si no está aquí­, siempre tienes páginas (El Rincón de los enlaces Interesantes), donde puedes conseguir 3D de muchos elementos.

Espero que esta "chapa" te sirva para resolver tu duda.

[Ruben1989]

Muchas gracias figura, aunque lamentablemente, no existe en la todas las normas que me he bajado un rodamiento de esta geometria... Al final lo tendre que dibujar y todo.

[Ricardo]

Mucho me temo que en este caso Ruben1989 tiene razón, los rodamientos del patinete no son normales y no se encuentran en ninguna biblioteca, hay que dibujarlos, por lo menos a mi me paso eso.

Un saludo.

[Mondeo14]

Es que solo pensar quien es el autor de este patinete ...., pues ya sabemos lo que nos podemos encontrar

Tranquilo Ciri, estoy bromeando. De todas formas, si mal no recuerdo el rodamiento del patin es un tanto especial y verdaderamente no sea un rodamiento, si no un par de piezas con unas bolas.

Pero Ruben, en cualquier otro caso, la "filosofí­a" a utilizar es la que te digo. Que mas da que un tornillo sea de Alemania, que de Italia, se llame como se llame. Si la rosca coincide, eso me basta a mi.

[jaam_24]

Mas vale tarde que nunca no.
Mi solución.
