CS12-06 Llave con tornillo diferencial (Pag-171)

[jcsblas]

Otro mas

Saludos

[Emilio]

Buen trabajo
Cantidad y calidad
Punto y saludos

[Antonio Castilla]

.

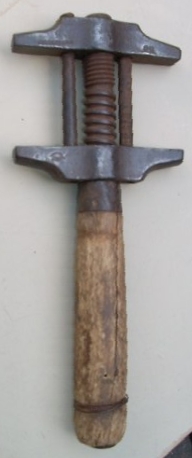

Solo por curiosidad, estos son algunos sargentos reales.
El primero es casi clavado al del plano, varia muy poco, si acaso el que ambas roscas son iguales. En el segundo se aprecia bien que ambas roscas son distintas.

[Mondeo14]

Uff, cada día entiendo menos los planos de Carreras Soto. Me he vuelto loco con las dichosas roscas y sigo sin entenderlas. Me da en la nariz que eso de "2 hilos rosca derecha Paso = 5 mm", se refiere a una rosca (cuadrada o trapecial) de 2 entradas a derecha, paso 5 mm. Y lo mismo para la otra rosca, la izquierda, pero paso 2.5. Yo no las he hecho así, si que he hecho trapecial y de una sola entrada, es decir UN hilo de rosca
Y ahora que lo pienso, las dos roscas son del mismo ø y pasos diferentes, pero con el mismo tamaño de hilo. Yo (y creo que los demás), lo hemos hecho diferentes.

Bueno, sea cual sea la interpretación, la imaginación es libre
