Re: Hélice de ventilador

Mensaje por Eomer »

Lo digo por esto...

crazybird escribió:

...
Mondeo mueve eso a la nueva sección de ejercicios: ''A que no hay huevos'' jajajaja :61 :61 :61 :61

Avatar de Usuario

crazybird
Oficial 2º
Oficial 2º
Mensajes: 927
Registrado: Jue May 12, 2011 11:28 pm
Temas: 113
Programa CAD o CAM: SOLID WORKS
Agradecimiento recibido: 3 veces
Género:
Zodíaco:
Edad: 33
Estado: Desconectado

Re: Hélice de ventilador

Mensaje por crazybird »

tiooo estuve de las 00:00 hasta las 3:00 am intentando sacar la helice y no tuve narices es que ni se me ocurrio, una frustración que llevaba :S
Imagina mi cara de capullo cuando me dijo Ricardo como se hacia xD

Prefiero ser un extraño que una oveja mas del rebaño

Procesador: Intel Core i7 2600 3.4Ghz RAM: G.Skill Ripjaws X 16Gb SSD: OCZ Agility 3 60Gb HHD: Seagate Barracuda 1TB Gráfica: nVIDIA Quadro 2000

Avatar de Usuario

Emilio
Oficial 3º
Oficial 3º
Mensajes: 794
Registrado: Lun Mar 22, 2010 7:52 pm
Temas: 90
Programa CAD o CAM: SOLID WORKS
Ubicación: Trapagaran
Agradecido : 1813 veces
Agradecimiento recibido: 148 veces
Género:
Zodíaco:
Edad: 61
Estado: Desconectado

Re: Hélice de ventilador

Mensaje por Emilio »

Hola:
Otra mas para este verano.

ImagenImagen

Saludos :19

Última edición por Ricardo el Mar Nov 01, 2016 9:18 pm, editado 2 veces en total.
Avatar de Usuario

carcoma69
Oficial 1º
Oficial 1º
Mensajes: 1469
Registrado: Jue Abr 14, 2011 11:35 pm
Temas: 0
Programa CAD o CAM: SOLID WORKS
Ubicación: en Trujillo, to lleno piedras ;)
Género:
Zodíaco:
Edad: 61
Estado: Desconectado

Re: Hélice de ventilador

Mensaje por carcoma69 »

Muy buena, Emilio.... no sé qué tiene, será el render, pero resulta muy agradable.

Punto para ti :53

...que cuanto más sé, menos sepo

Imagen

Avatar de Usuario

Memicouso
Oficial 2º
Oficial 2º
Mensajes: 992
Registrado: Mar May 31, 2011 8:07 pm
Temas: 0
Programa CAD o CAM: CATIA
Ubicación: Cádiz
Agradecido : 27 veces
Agradecimiento recibido: 23 veces
Género:
Zodíaco:
Edad: 56
Estado: Desconectado

Re: Hélice de ventilador

Mensaje por Memicouso »

Muy bonito éste ejercicio, buscando cositas para hacer me lo encontré y ha merecido la pena. El render es de KS.
Salu2s :35

Imagen

Última edición por Ricardo el Mar Nov 01, 2016 9:18 pm, editado 2 veces en total.

No sé que tienen las flores, las flores de mi alameda que cuando las olas rompen rompen "pa" asomarse a verlas.

Avatar de Usuario

Ricardo
Moderador
Moderador
Mensajes: 8583
Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161
Programa CAD o CAM: SOLID WORKS
Agradecido : 2817 veces
Agradecimiento recibido: 3288 veces
Género:
Estado: Desconectado

Re: Hélice de ventilador

Mensaje por Ricardo »

Aspas de madera, bonito para un ventilador para el techo de la terraza, me gusta.

:56 :56 :56

Feliz Navidad y un punto por el ventilador.

https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Trazo
RIP - DEP
RIP - DEP
Mensajes: 785
Registrado: Vie Abr 13, 2012 1:31 pm
Temas: 0
Programa CAD o CAM: AUTOCAD
Ubicación: EN EL CIELO
Agradecimiento recibido: 14 veces
Género:
Estado: Desconectado

Re: Hélice de ventilador

Mensaje por Trazo »

Hola a todos, y reparto de puntos.

Aquí va mi versión de la hélice, modelada con Inventor y renderizada con KeyShot.

En los planos no he visto el grosor del alojamiento del eje, así que he usado diámetro 4.

ImagenImagen

Un saludo

Última edición por Mondeo14 el Mié Nov 09, 2016 10:34 pm, editado 1 vez en total.
Avatar de Usuario

jcsblas
Oficial 3º
Oficial 3º
Mensajes: 732
Registrado: Vie Dic 16, 2011 12:26 pm
Temas: 0
Programa CAD o CAM: INVENTOR
Ubicación: Toledo
Agradecimiento recibido: 2 veces
Género:
Zodíaco:
Edad: 62
Estado: Desconectado

Re: Hélice de ventilador

Mensaje por jcsblas »

Buenos días
Excelentes trabajos

ImagenImagen

Saludos

Última edición por Ricardo el Mar Nov 01, 2016 9:18 pm, editado 2 veces en total.

Felicidad es querer lo que se hace, no hacer lo que se quiere.

Avatar de Usuario

euclides
Especialista
Especialista
Mensajes: 263
Registrado: Vie Dic 10, 2010 9:46 am
Temas: 18
Programa CAD o CAM: INVENTOR
Ubicación: Sevilla
Agradecimiento recibido: 18 veces
Género:
Zodíaco:
Edad: 56
Estado: Desconectado

Re: Hélice de ventilador

Mensaje por euclides »

Aquí está la mía. Las aspas las he hecho con superficies (fue lo primero que se me ocurrió).
Hay una cota que no me coincide. La de 11,5 del corte A. A mí me da 11,300 y pico. Voy a hacer el plano a ver qué pasa porque creo que no me he equivocado :58 .

EDITO:
Vale, supongo que la cota 11,5 es antes de los redondeos, porque así si me coincide.

Imagen

Última edición por Ricardo el Mar Nov 01, 2016 9:19 pm, editado 2 veces en total.
- Estación hp Z800
- Dos procesadores Xeon X5680 a 3,3 GHz
- Quadro 5000 2.5 GB
- 64 GB RAM
- 1 TB Raid 0 para el sistema
- 2 TB para almacén
- Windows 10 Prof. 64 bits
- Programa: Inventor 2018 Profesional.
Avatar de Usuario

artuenry
Oficial 3º
Oficial 3º
Mensajes: 587
Registrado: Dom Ago 28, 2011 11:46 am
Temas: 86
Programa CAD o CAM: INVENTOR
Ubicación: Beilngries
Agradecido : 105 veces
Agradecimiento recibido: 44 veces
Género:
Zodíaco:
Edad: 53
Estado: Desconectado

Re: Hélice de ventilador

Mensaje por artuenry »

Hola a todos.

Os dejo mi Hélice de ventilador

ImagenImagenImagen

Saludos

Última edición por Ricardo el Mar Nov 01, 2016 9:19 pm, editado 2 veces en total.

La vida es aquello que te va sucediendo mientras tú te empeñas en hacer otros planes-

https://artuenry.blogspot.com.es/

Donde todos piensan igual nadie piensa mucho.

Avatar de Usuario

lsh60
En Prácticas
En Prácticas
Mensajes: 168
Registrado: Jue Ene 24, 2013 7:23 pm
Temas: 0
Programa CAD o CAM: NX
Ubicación: Barcelona
Agradecido : 16 veces
Agradecimiento recibido: 4 veces
Género:
Zodíaco:
Edad: 64
Estado: Desconectado

Re: Hélice de ventilador

Mensaje por lsh60 »

Hola, dejo el ejercicio.
Saludos.
Luis.

Imagen

Última edición por Ricardo el Mar Nov 01, 2016 9:19 pm, editado 4 veces en total.

Otra vez sin trabajo. Si alguien puede estar interesado o conoce a alguien, que ofrezca un sueldo digno, agradecería el contacto.
Saludos.

Avatar de Usuario

fercapde
Usuari@
Usuari@
Mensajes: 1
Registrado: Vie Mar 08, 2013 7:09 am
Temas: 0
Programa CAD o CAM: SOLID WORKS
Género:
Estado: Desconectado

Re: Hélice de ventilador

Mensaje por fercapde »

Estimados, les comento que jamas he hecho una helice, y me gustaria poder aprender a hacerlas. Si alguien tiene un poco de paciencia y puede explicarme como se hacen las palas, desde ya que se los agradezco! Saludos!

Avatar de Usuario

nacho1126
Especialista
Especialista
Mensajes: 352
Registrado: Sab Jul 09, 2011 12:17 am
Temas: 0
Programa CAD o CAM: CATIA
Ubicación: México
Género:
Zodíaco:
Edad: 36
Estado: Desconectado

Re: Hélice de ventilador

Mensaje por nacho1126 »

Hola a todos pues verán me anime ha hacer este ejercicio y pensé que la parte de la hélice seria la más difícil cosa que no fue así, en donde me he atorado es en realizar los soportes que se encuentran dentro del eje, no se si alguien me puede ayudar dándome pista de como se resuelve esa parte, se los agradecería mucho.

Saludos

Avatar de Usuario

txus rodriguez
Novat@
Novat@
Mensajes: 82
Registrado: Lun Oct 17, 2011 6:27 am
Temas: 0
Programa CAD o CAM: POWERMILL
Ubicación: Bilbao
Agradecido : 2 veces
Género:
Estado: Desconectado

Re: Hélice de ventilador

Mensaje por txus rodriguez »

Aupa:

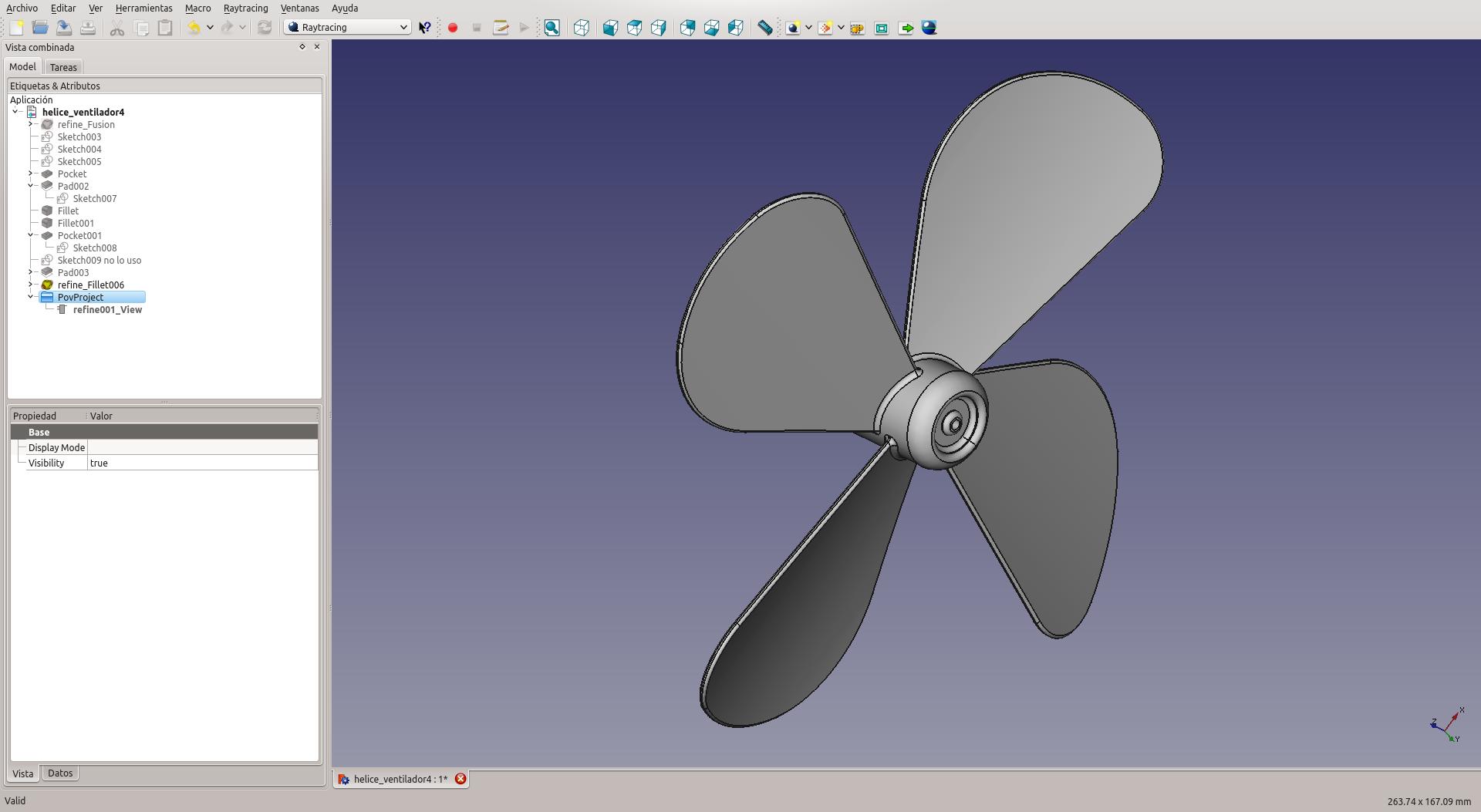

Mi versión modelada con FreeCAD 0.14 y renderizada con PovRAY 3.6, siguiendo el plano excepto en un punto. Es una pieza interesante que obliga a pensar y probar distintos pasos antes de obtener la pieza final.

ImagenImagenImagen

Ánimo a todos los que no os sale, seguid probando.

Última edición por Ricardo el Mar Nov 01, 2016 9:19 pm, editado 2 veces en total.
Avatar de Usuario

txus rodriguez
Novat@
Novat@
Mensajes: 82
Registrado: Lun Oct 17, 2011 6:27 am
Temas: 0
Programa CAD o CAM: POWERMILL
Ubicación: Bilbao
Agradecido : 2 veces
Género:
Estado: Desconectado

Re: Hélice de ventilador

Mensaje por txus rodriguez »

Muy buenas, Nacho:

Voy a intentar ayudarte con el interior de la pieza usando FreeCAD, que de alguna manera se inspira en catia (el programa que pone en tu perfil que usas), suponiendo que en la mayoría de programas hay comandos similares. Probablemente haya formas mejores, mas sencillas y directas de hacerlo, pero así es como lo hice yo.

Parto de las aspas y el bloque de diámetro 24 y longitud 29,8 está ya hecho, con el vaciado de diámetro 20 (está acotado en la vista de la derecha) y profundidad 24,5. Queda algo así:

Imagen

  1. En la cara plana del fondo del vaciado creamos un sketch de un cilindro de diámetro 6. Este diámetro no está acotado (por lo menos yo no lo veo), y se podría tomar otra medida, por ejemplo diámetro 5, porque en el plano se aprecia que es algo menor que el diámetro de la punta redondeada. Se extrude el sketch para que el cilindro tenga una longitud de 14.5. El resultado será algo parecido a esto:

    Imagen

  2. Este paso es opcional, consiste en realizar los redondeos interiores de radio 2. Si se hacen antes o después de realizar los nervios influirá en el aspecto de la pieza. En general con FreeCAD los redondeos conviene dejarlos para el final del todo, pero para ver como quedaba y como los manejaba el programa los he hecho ahora.

    Imagen

  3. En la cara del bloque de diámetro 6 extruido se crea un sketch del nervio interior. En la vista lateral de la derecha se ve que tiene 1 mm de espesor y el radio de los redondeos que se realizarán posteriormente. En el sketch los extremos son arcos con radio 3 y 10, no segmentos rectos. Después se crea una extrusión en dos sentidos: 10 mm hacia el borde exterior y 15 hacia el interior del eje, para hacer un sólido. Seguro que en catia hay una opción también hacer extrusiones con dos medidas, aunque no sea un comando que se use frecuentemente.

    ImagenImagen

  4. Se crea un patrón polar del nervio para las copias.

    Imagen

  5. Al crear los bordes inclinados de los refuerzos es donde se ven las limitaciones de FreeCAD que probablemente catia no tendrá. Se puede hacer creando un chaflán de lados desiguales (en FreeCAD da problemas en los redondeos siguientes), usando el comando "Draft" que se emplea normalmente para dar una salida a las caras de piezas moldeadas (en FreeCAD da error al crear las caras) o se puede hacer una diferencia booleana entre un cono y la pieza, que es lo más sencillo. Pongo una captura del comando draft y del cono, para ilustrar esto.

    ImagenImagen

  6. Por último se crean todos los redondeos que están indicados en el plano. Dependiendo de las capacidades del programa quizás haga bien los redondeos o quizás haya que ir unos pasos atrás para cambiar algo, por ejemplo, en el paso 3 el sketch del nervio realizarlo con los redondeos ya incorporados. En mi caso he tenido que probar varias veces distintas combinaciones.

    Imagen

La cara de la inclinación a 30º de los nervios interiores no es plana, es cóncava, y eso en FreeCAD da multitud de problemas para hacer los redondeos posteriores. Seguro que catia maneja mucho mejor los redondeos entre plano y cóncavo y simplifica la tarea.

Un saludo y suerte.
