Guia de muñon

[jairo luis]

buenos amigo a qui me presento con otra pieza q conseguí­ como ya muy poco me conoces y sabe que soy principiante con el solidwor y le doy gracias aquellas persona q toman parte de su tiempo para ayudar a persona como yo y tener paciencia. le presento esta pieza tengo varias pregunta como realizarla mi primera opción es crear la pieza completa y después hacerle la extrusión de corte otra opción hacer la base primero y después la parte e arriba bueno ustedes me dirán se estoy mal me corrigen y así­ voy aprendiendo, esta es la parte que siempre me pregunto como hacer una pieza así­ con una parte de pieza encima.

otra cosa q tengo duda como y cuando saber en que tiempo utilizar el croquis ya sea de de alzado de planta y el de lateral espero su ayuda

!	Mensaje de: Mondeo14
	Nota: Renombrado, antes "Solidworks guia de muñon"

[Mondeo14]

Hola Jairo, si tu le das a alguien 5 facturas de unos trabajos que le has hecho para que te pague, evidentemente las tendrá que sumar todas para saber el total que te ha de pagar. ¿Tu crees que hay un orden para hacer la suma de las facturas?, es decir, ¿debe de empezar por la mas alta y seguir hasta la mas baja?, ¿o al revés?. No, no hace falta, va tomando factura a factura y las va sumando.
Pues tu pieza igual, la puedes empezar en planta, en alzado o de lateral, depende de como veas la figura mas sencilla para empezarla. Puedes empezar haciendo en planta un rectángulo de 4,30" por 2,12"; puedes hacer una especie de "L" tumbada en alzado; puedes hacer un rectángulo en el lateral de 2,12" por 1,5"; ....
Cuando me enseñaron a sumar de pequeño, me decí­an "el orden de los factores no altera el producto", es decir, los pongas como los pongas, siempre te dará lo mismo. Con tu pieza es igual, la hagas como la hagas, al final la pieza ha de ser la que tienes en el plano.
Por cierto, otra manera de hacerla (para que veas que hay mas de una), es hacer un prisma de 4,30" por 2,12" por 1,5" y luego le vas quitando el material que le sobre, como harí­as fí­sicamente la pieza en una máquina o como la harí­a un escultor en un bloque de piedra
Estoy seguro que si haces la pieza hoy, la harás de una manera, pero si dentro de unos meses la vuelves ha hacer, seguro que la haces de manera distinta.

[carcoma69]

sasto, jefe.
Ahí­ le has dao

[Ricardo]

Por cierto, otra manera de hacerla (para que veas que hay mas de una)

Si es verdad, Mondeo tiene razón, existen varias formas de hacerla.

Yo voy a explicarte como he hecho yo la pieza, una forma más de hacerla pero que no quiere decir que sea la mejor.

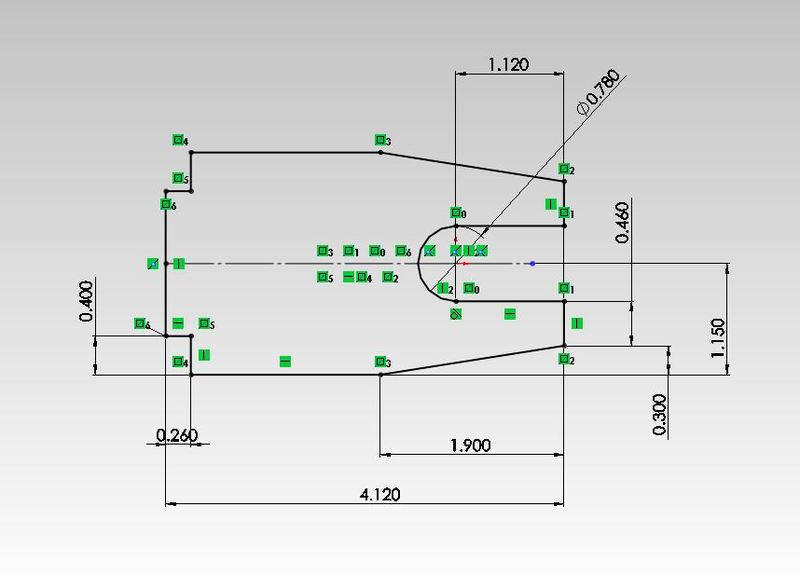

En Planta dibujamos el croquis de la imagen y hacemos una extrusión de 1'5 pulgadas

Apoyándome en la cara lateral dibujamos un croquis que nos servirá para hacer un corte por todo.

Por ultimo, en la cara que se ve en la imagen dibujamos el croquis para hacer el corte de las caras inclinadas 30º.

Y esto es todo, 3 croquis, 3 operaciones y listo.

Saludos.

[jairo luis]

bueno lo que pense es hacer el rectangulo completo y luego ir haciendo extrucion de corte

[jairo luis]

bueno amigo aqui lo tienen me demore un poco quitar la extrucion pero lo logre

[Ricardo]

Bien, Jairo Luis, veo que aprendes deprisa.

[jairo luis]

jeje gracias amigo ricardo hay qque avanzar cuando tenga tiempo subo otra por alli que me falto una cosita

[Mondeo14]

Revisando, revisando las cosas que creo que me faltan, he descubierto otro mas de Jairo, Además, también es de los primeros y lo voy a cambiar de sitio, claro, después de colocar mi solución.

[socarrat]

Otro más en NX con otra textura nueva y reparto de puntos.

Saludos

[rober]

Bueno, yo sigo con mi repaso. Prefiero ir haciendo piezas sencillas que liarme a tutoriales (que también habrá que ver, claro).

No entiendo la necesidad de hacer la pieza con sólo tres operaciones. No lo veo necesariamente más rápido, y además, me da la impresión de que dificulta la posterior edición de la pieza (veo más rápido editar una operación que un croquis)

Por supuesto, punto para todos

[jairo luis]

rober si supìera que esta fueron mis primeras pieza en solidworks, si puede ver como ricardo siempre a estado de tutor en mis diseños entre otro, otra cosa pense en hacer tutoriales pero se me vino la misma idea que tu a medidas que vaya practicando mas mejorando y avanzado el aprendizaje

sigue adelante amigo

puntazo por tu efuerzo e intres

saludos

[madbeat]

Hola. Creo que voy a comenzar una nueva temporada de hacer piezas después de haberlo dejado abandonado...A ver que tal se da. ¡Un saludo!

[jomatoci]

Mi trabajo... saludos
