(2008-03) Ejercicio NG Marzo 2008

[Ricardo]

Hola a todos.

Revisando ejercicios NG antiguos he encontrado este que me ha gustado y no está publicado en otro "foro" así­ es que ya tenéis faena por si no tenéis bastante con lo que hay.

Os dejo la imagen con el plano en 2D.

Saludos.

[Ricardo]

Yo juego con ventaja porque propongo el ejercicio cuando yo ya lo tengo resuelto .

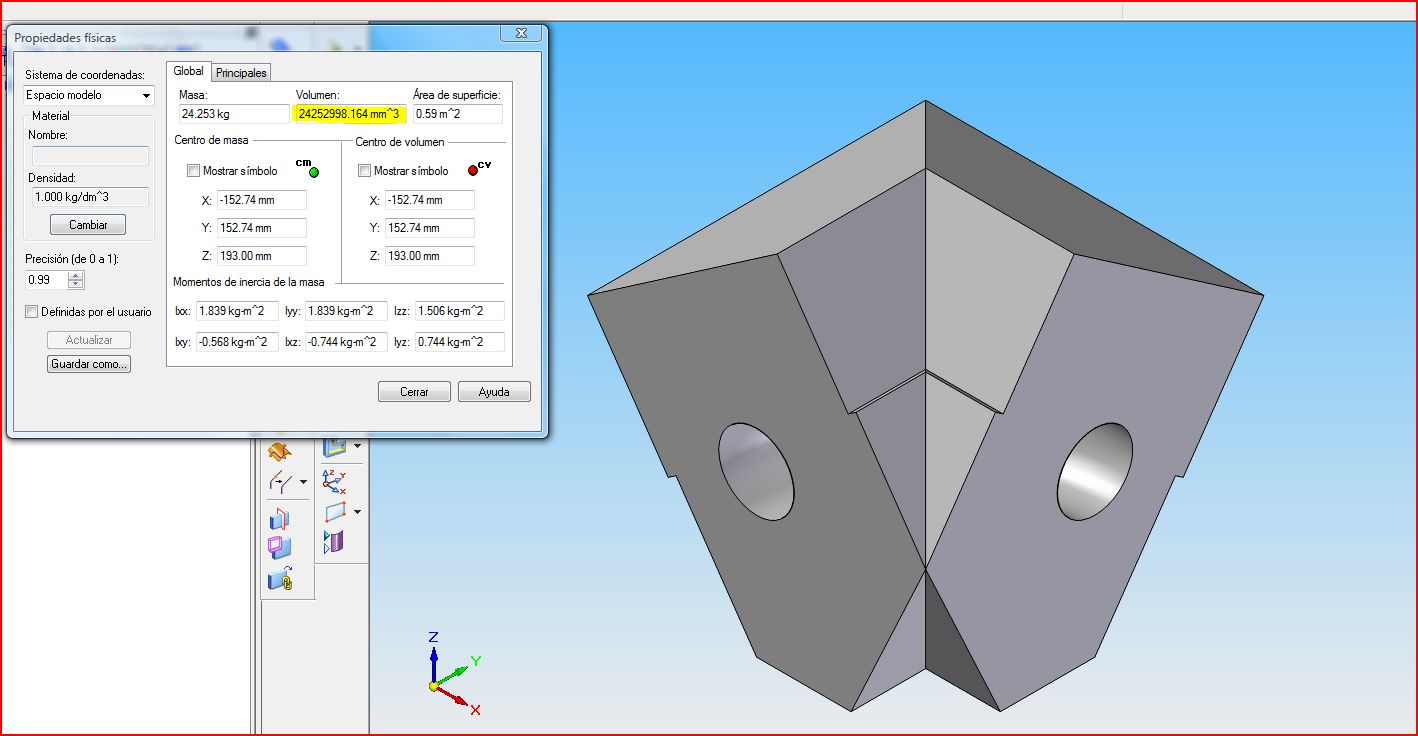

De aquí­ que nada más proponerlo ya tenga la solución con Solid Edge.

No es difí­cil pero tiene sus "cosillas" como todos.

Saludos.

PD. Es la primera vez que el volumen me coincide hasta en los decimales, ¿ será que voy aprendiendo o será casualidad ?, más bien creo lo segundo.

[Luman]

Hola valla ejercicio, me faltan vistas y cotas por todos los lados,
estoy en el

Saludos

[Luman]

Hola, el truco esta en hacer el perfil y luego un barrido?
aun así­ no me sale

Saludos

[Ricardo]

Hola luman.

No faltan cotas ni vistas ni nada.

Como bien dices el truco está en hacer el perfil y luego dos barridos y luego dos recortes y luego, y luego...

Piensa un poco más y si no ya pondré la solución, pero insisto no faltan cotas, yo le he hecho.

Saludos.

[Carlos00]

Pues llevo un ratillo mirándolo y no se si será porque estoy de matrices hasta el gorro , pero no logro ver esa "pedaso d'inclinasion...jjaaarr" , que tienen los planos :x
Veo lo que comentáis del barrido inclinado, pero no veo la inclinación de esos planos....la única pista que veo por el momento, es el radio de 179 del circulo "inclinado", pero no se relacionarlo con la "linea de barrido"...no se si me habré explicado :drunken:
Bueno, haremos lo que podamos y si no, tengo algunos pendientes...uuufff demasiado curro para los tiempos que corren.....joer, casi me ha quedado una rima rara :silent: jejeje

Salu2

[Ricardo]

Una de dos, o no te entiendo o te estás liando.

El "pedaso d'inclinasion...." que tú dices, es por que miras la vista en isometrico, pero en realidad los croquis están uno en el plano alzado y otro en derecha, o como se llamen en Catia, en definitiva en dos planos a 90 grados.

Al hacer el barrido y demás y luego ver en isometrico aparece el "pedaso d'inclinasion".

Saludos.

PD. El principal problema que encontré fue que a primera vista faltan cotas para hacer los croquis, pero estudiándolo bien, no falta ninguna.

[Carlos00]

Los planos a 90 los veo

pero, ¿no están inclinados?...pues no se verlo

Saludos

[Ricardo]

Este es un boceto

Este es el otro

Y si los vemos en isométrico es así­

A ver si ahora está más claro.

Saludos.

[Luman]

Hola estos puntos que pongo en la imagen tienen porque ser coincidentes?

Saludos

[Ricardo]

No lo sé, hay otras condiciones que completan el croquis, es posible que sean coincidentes, pero es casualidad.

Saludos.

[Luman]

Hola, bueno bueno, creo que voy por buen camino,por fin e conseguido definir en croquis completo ufff, bueno ahora a seguir

Saludos

pd me caguen, ya veo que esta mal también

[Ricardo]

Hola luman

La esquina de ancho 10 que hay en la izquierda está fuera de sitio, tienes que hacer que coincida con la linea.

Saludos

[Luman]

Bueno, ya me di cuenta de los errores, Ricardo otro de estos y me da algo, jejejejj

Saludos

[Ricardo]

Bien luman.

Pero si era bastante fácil, a que si.

Saludos.
