Study CAD CAM - 0060

[alberto66]

Y otro más, para los días que no se pueda...

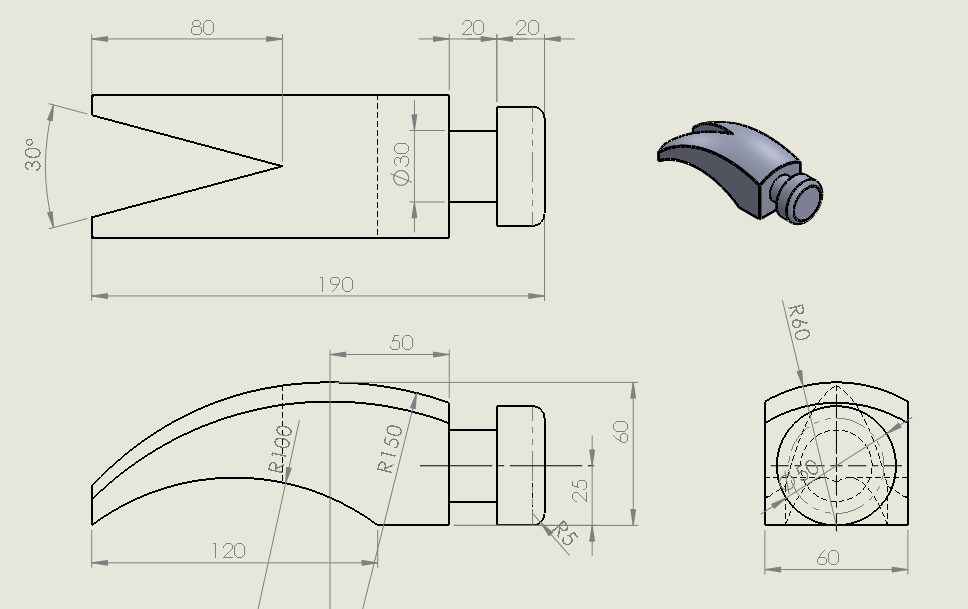

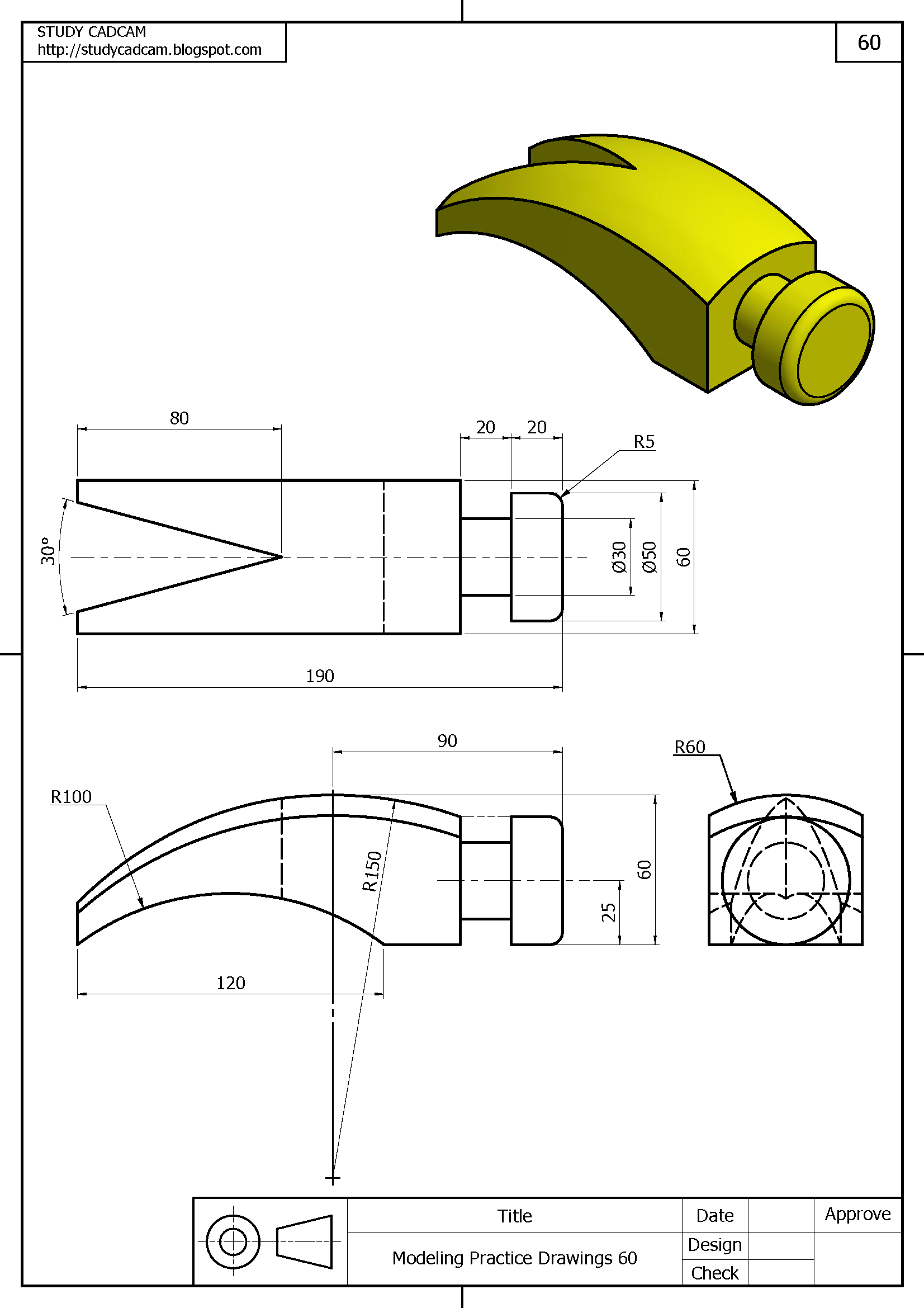

El original:

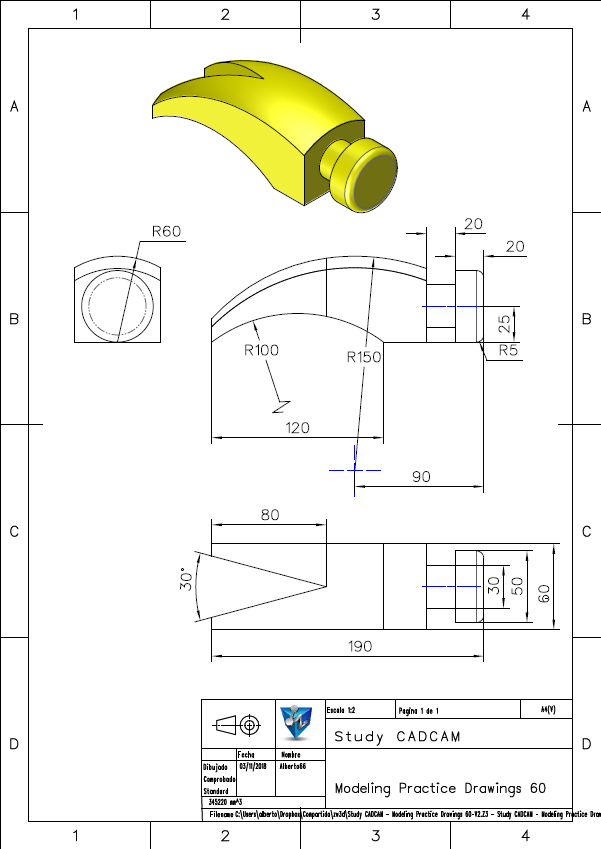

Mi solución:



Salu2
Alberto

[Mondeo14]

Y este me volvió loco, hasta que hice el plano y descubrí que tenía una cota mal , pero después de dos horas.

[Ricardo]

Hola.

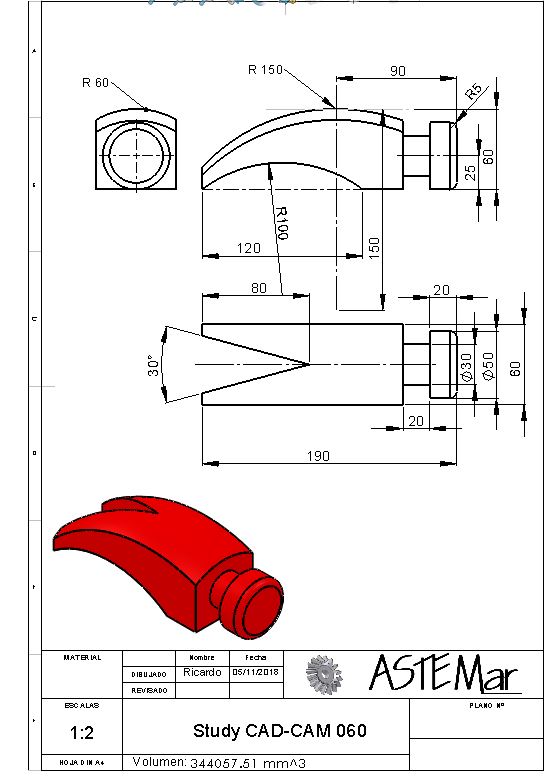

Yo dos horas no pero un buen rato si para ver que la punta de la izquierda es coplanaria con la base del martillo.



Saludos.

PD. El volumen un poco diferente, pero lo doy por bueno la diferencia es muy pequeña.

[jaam_24]

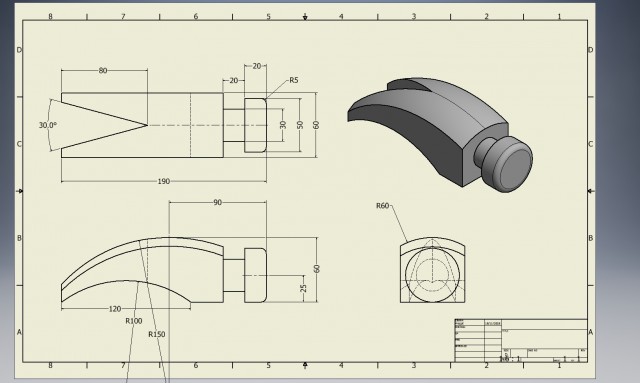

Buenos días, dejo mi solución.



Saludos.

[euclides]

Aquí mi pieza:




[00chris00]

Buenas tardes a todos,

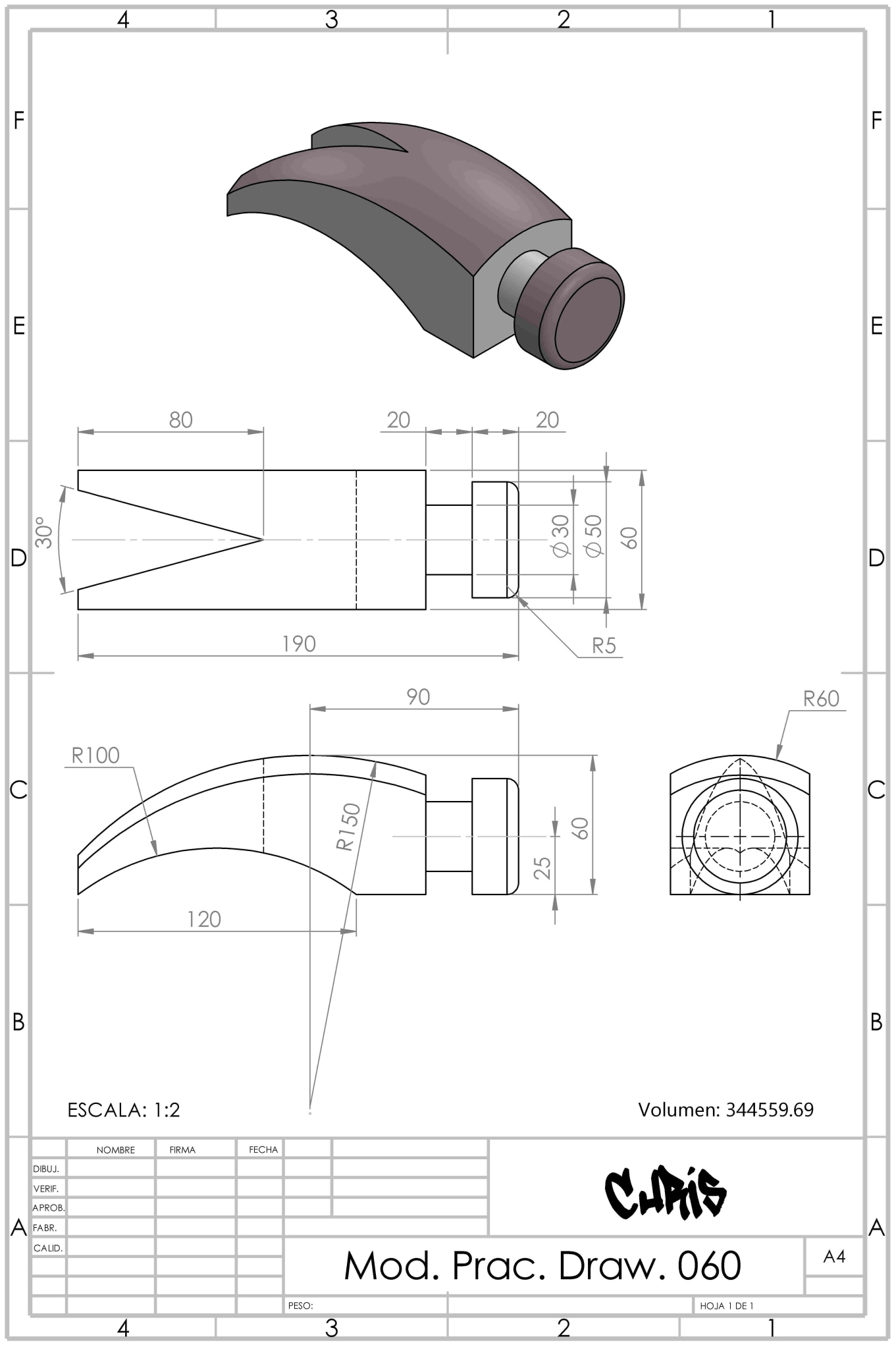

Es dejo mi solución.



Un saludo y disfrutar de lo que queda de finde

[eltklas]

Me ha resultado "extrañamente" fácil, Claro que viniendo del 070 seria normal ya que es "casi" lo mismo para hacer la curva, eso si este lo he hecho como la mayoría restando la curva y el otro lo hice al revés.
Un Saludo

[eltklas]

Lo mismo digo una gilipollez, pero yo sé que buscándome la vida hago "casi" todo, pero la pregunta es ¿He optimizado los recursos de SolidWorks?. Opino que, al menos los que usen SW, deberíamos "competir" para saber el numero de operaciones mínimas que se necesitan para hacer cada pieza, y en cada dibujo poner ese numero para los demás. En este caso yo he usado 4 operaciones, aunque hay veces que es mas fácil con mas operaciones. En fin yo iré poniendo las operaciones por si alguien quiere saber el dato.

Un saludo. . . .

[Ricardo]

Me parece bien tu idea, pero para mi lo mas importante es hacer la pieza y no me importa mucho el numero de operaciones.

Por ejemplo, yo acostumbro a hacer los redondeos en operaciones, no redondeo el croquis para que al hacer la extrusión ya me salga redondeado y me ahorre una operación, en fin manías de uno.

Saludos

[eltklas]

Por eso decía que menor número de operaciones no es lo mismo que hacer la pieza mas fácil. Es cierto que se puede complicar los croquis con los redondeos. Podríamos dejar los redendeos aparte, al menos los que se puedan hacer de manera individual y no forman parte del croquis y no contarlos. No se. La idea es "mas o menos" saber si hay demasiadas operaciones lo que indicaria que se puede optimizar algo. En fin es una idea. .

[Mondeo14]

Hace 5 minutos he leído un comentario tuyo (@eltklas ), en el que decías que aunque se usen muchas operaciones, lo importante era hacer la pieza. Y mira por donde coincido al 100% con ese comentario y (con perdón de la expresión), me parece una estupidez el número de operaciones. Ni en este Foro, ni en la vida diaria, las piezas hay que hacerlas, con 4 o 40 operaciones, pero hacerlas. Si empezamos a no contabilizar los redondeos, ya no hay mínimo numero de operaciones. En un concurso, no te digo nada, en una certificación de un programa, tampoco, pero en el trabajo o por hobby, insisto, me da lo mismo 4 que 40.
No te tomes a mal mis comentarios, pero estos son ejercicios para que la gente practique. Estoy seguro que pillas el primero que hiciste y no lo vuelves a realizar con las mismas operaciones. Es mas, haces el mismo ejercicio 3 veces, separadas con meses y seguro que no son iguales.
Los que empiezan, bastante tienen con hacer la pieza, no le pidas que te digan la cantidad de operaciones.
Esto es como los ejercicios NG, que donde se publicaban originalmente (no en este Foro), el reto consistía en lo siguiente:

1. Descargabas el pdf sin verlo.
2. Abrías el programa, generalmente estaban enfocados a Inventor.
3. Abrías el pdf y te ponías a dibujar la pieza según el plano y según te venían las ideas.
4. Publicabas el trabajo y el 3d (creo).

Lo que ya no recuerdo si ganaba el que primero publicaba la solución o el que indicaba el menor tiempo en hacerla. Y ríete, se daban puntos y había clasificaciones. ¿Y todo para que?, para aumentar el ego de alguno, para nada mas. Aquí cambiamos la filosofía, el reto era hacerlo y con cualquier programa, no veas la de debates que nos dieron algunos, que tiempos aquellos.

Y volviendo a tu idea, si te apetece poner el número de operaciones, tal vez alguno se anime y las ponga también, yo hace tiempo desistí de aportar ese dato.

Por cierto, a ver si lo encuentro y te planteo un ejercicio que hicimos en otro Foro donde el reto consistía en hacer una pieza con el menor número de operaciones, te vas a reír un rato o te vas a acordar de mi
